Petrografie a mineralogie krupníkového tělesa na lokalitě Zadní Hutisko u Vernířovic (Hrubý Jeseník)

Petrography and mineralogy of a soapstone body at the locality “Zadní Hutisko” near Vernířovice (Hrubý Jeseník Mts.)

Jiří Zimák, Zuzana Juránková

Katedra geologie PřF UP, tř. 17. listopadu 12, 771 46 Olomouc

 jiri.zimak@upol.cz
DOI: https://doi.org/10.5817/GVMS2018-1-2-97

Úvod

Součástí sobotínského masivu jsou drobná krupníková tělesa. Dvě největší a současně nejznámější z nich (nejen v sileziku, ale i v rámci celé ČR) mají status přírodní památky. Jde o PP Smrčina u Sobotína a PP Zadní Hutisko u Vernířovic (obě PP byly vyhlášeny v r. 1982 – Šafář et al. 2003). V tomto článku je petrograficky a mineralogicky zhodnoceno těleso vystupující na lokalitě Zadní Hutisko.

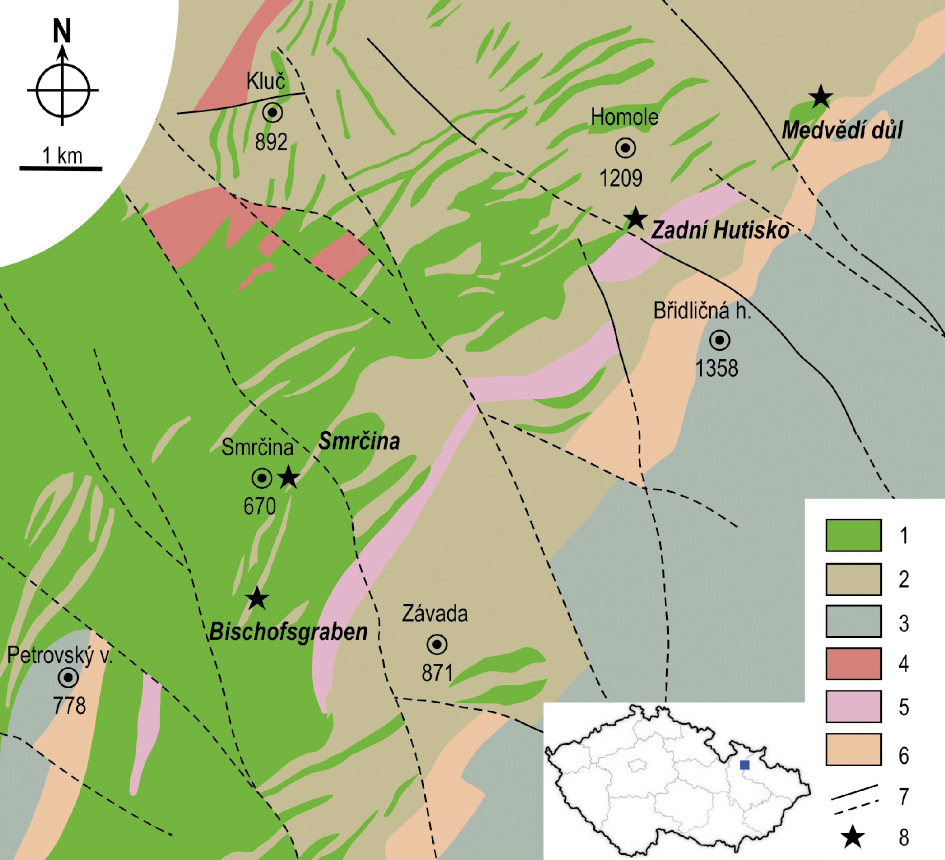

Stručná charakteristika sobotínského masivu

Sobotínský masiv (nebo též sobotínský amfibolitový masiv) je součástí silezika. Jde o relativně velké těleso složené z metamorfovaných bazických, intermediárních i ultrabazických hornin, podrobně petrograficky zhodnocených Kretschmerem (1911), na nějž později navázali např. Pouba (1969, 1971), Fiala et al. (1980) a Souček (1981). Zjednodušená geologická mapa sobotínského masivu je uvedena na obrázku 1. Již Kretschmer (1911) považuje amfibolity a amfibolické ruly sobotínského masivu za metamorfovaná gabra a diority. Převládajícím horninovým typem jsou drobně až středně zrnité amfibolity, někdy všesměrně zrnité, jindy výrazně páskované (hlavně v případě variet s vyšším obsahem živce). Zejména při Z. okraji masivu se vyskytují hrubozrnné amfibolity (tzv. gabroamfibolity) – viz např. Koverdynský (1993). Součástí sobotínského masivu jsou i amfibolické a biotit-amfibolické ruly (metadiority), metahornblendity, serpentinity, chloritické a aktinolitické břidlice a též krupníková tělesa. Tato tělesa mají víceméně čočkovitý tvar a vždy výraznou koncentricky zonální stavbu. Jejich centrální část je tvořena krupníkem a mastkovou břidlicí, směrem k okraji přecházející do zóny aktinolitické (příp. tremolitické) břidlice, vnější zóna má charakter chloritické břidlice (např. Kretschmer 1911).

Sobotínský masiv je všeobecně považován za intruzívní těleso devonského stáří (střední až svrchní devon – viz např. Koverdynský 1993), podle některých autorů může být zařazení sobotínského masivu do devonu poněkud sporné, intruze proběhla v několika etapách (jak uvádí např. Pouba et al. 1962). Amfibolity a metahornblendity vykazují tholeitický trend, jejich geotektonická pozice je nejasná (Souček 1981; Přichystal a Novotný 1999). Horniny sobotínského masivu byly postiženy variskou metamorfózou za podmínek amfibolitové facie, Košuličová a Štípská (2007) a Schulmann et al. (2014) považují variskou metamorfózu silezika za barrovianskou, v prostoru sobotínského masivu odpovídající staurolitové zóně.

Charakteristika lokality a historie výzkumu

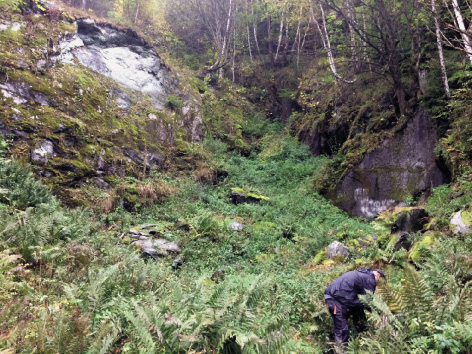

Lom označovaný jako Zadní Hutisko (dříve ozn. Hintere Hüttellehne, případně jen Hüttellehne) je situován v poměrně strmém svahu nad pravým břehem Merty, zhruba 3,5 km sv. od kostela ve Vernířovicích a 1 km j. od kóty Homole, dř. Hutisko (1 209 m). Kolem lomu prochází lesní silnice („Hrázová cesta“), vedoucí z údolí Merty do sedla Branka pod Jestřábím vrchem. Současný stav lokality je zřejmý z obrázku 2, prostor lomu je udržován odstraňováním náletových dřevin.

Zadní Hutisko je jedním ze šesti krupníkových těles v prostoru sobotínského masivu, otevřených v 18. a 19. století lomy. V nich těžený krupník byl využíván například ke zhotovování bazické vyzdívky pro železárny (v Sobotíně i jinde) a na kamenické práce (žlaby, schody, dveřní a okenní rámy, sloupky, náhrobky) – Kretschmer (1911), podrobně Gába (1989).

Podle Kretschmera (1911) jsou na lokalitě Zadní Hutisko tři vedle sebe těsně ležící čočkovitá krupníková tělesa s charakteristickou zonální stavbou. Centrální část tvoří krupník, jenž je lemován mastkovou břidlicí, dále směrem k periferii následuje aktinolitická břidlice (resp. aktinolitovec), na okraji tělesa je chloritová břidlice, která se stýká s okolním amfibolitem; mocnost čočky s popsanou stavbou činí 35 m (Kretschmer 1911). Zimák a Novotný (2002) vyjadřují zonální stavbu tělesa na Zadním Hutisku posloupností těchto horninových typů (od centra k okraji): krupník – mastková břidlice – tremolitická břidlice (resp. skalina) – aktinolitická břidlice (resp. skalina) – chloritická břidlice. Obdobnou stavbu mají i další krupníková tělesa na Sobotínsku. Ve studii Fialy et al. (1980) lze najít údaje o chemismu hornin ze Zadního Hutiska a některých jejich minerálů, avšak bez podrobnější petrografické či mineralogické charakteristiky (studie je zaměřena na geochemii ultrabazik sobotínského masivu). Nutno poznamenat, že Fiala et al. (1980) zmiňují ze Zadního Hutiska i „chlorit-amfibol-epidotovou horninu“.

Jelínek a Souček (1981) tvrdí, že v rámci každého tělesa lze sledovat od jádra k okraji tyto zóny: serpentinit – krupník – mastková břidlice – aktinolitická břidlice (aktinolitovec) – chloritická břidlice.

Zimák a Novotný (2002) uvádí první komplexní petrografické a mineralogické hodnocení krupníkového tělesa na lokalitě Zadní Hutisko, založené jak na studiu výbrusů pomocí polarizačního mikroskopu, tak na sledování chemického složení hornin (analýzy na mokré cestě) a zejména hlavních horninotvorných minerálů (mikrosondové analýzy v modu EDX).

Krupníkový lom na Zadním Hutisku patří mezi klasické mineralogické lokality na území Jeseníků. Informace o zajímavých nálezech minerálů na této lokalitě uvádí např. Burkart (1953), Kruťa et al. (1967), Nepejchal (2000), Zimák a Novotný (2002), Novotný (1998, 2003).

Metodika

Většina studovaných vzorků byla odebrána prvním z autorů již v 70. letech 20. století na všech třech etážích lomu na Zadním Hutisku a také z deponie těžebního odpadu při vstupní části lomu, odkryté při rekonstrukci Hrázové cesty. Terénní práce na lokalitě byly ukončeny v roce 2017.

Základem mineralogicko-petrografického hodnocení vybraných horninových vzorků je mikroskopické studium výbrusů a nábrusů v procházejícím a odraženém světle za použití standardního polarizačního mikroskopu. Struktura hornin byla posuzována i na základě BSE obrazu.

Údaje o chemismu 49 vzorků reprezentujících jednotlivé zóny krupníkového tělesa a horniny v jeho bezprostředním okolí (tab. 1) byly získány pomocí XRF analyzátoru DELTA-PREMIUM v laboratořích firmy URGA, s.r.o. se sídlem v Olomouci (použitou metodiku popisuje Zimák et al. 2016). Obsahy uranu a thoria v 42 horninových vzorcích byly stanoveny laboratorním gamaspektrometrem SG – 1000 LAB na PřF UP Olomouc.

Chemické složení vybraných minerálů bylo studováno metodou EDX na přístroji CamScan s připojeným EDX analyzátorem Link AN 10 000 (30 bodových analýz, analytik V. Vávra, PřF MU Brno) a metodou WDX pomocí elektronového mikroanalyzátoru Cameca SX100 (49 bodových analýz, analytici P. Gadas, R. Škoda a J. Haifler, PřF MU Brno). Výsledky reprezentativních WDX analýz amfibolů, chloritů, mastku, epidotu a flogopitu z hornin krupníkového tělesa a epidot-chloritové skaliny z kontaktu krupníkového tělesa s amfibolitem jsou uvedeny v tabulce 2 a 3. V případě amfibolů byly hodnoty apfu vypočteny na bázi 23 atomů kyslíku, poměr mezi Fe3+ a Fe2+ byl kalkulován na základě T + C = 13. U dalších silikátů v tabulce 2 a 3 je celkové železo uváděno buď jako FeO (chlorit, mastek, flogopit) nebo jako Fe2O3 (epidot). Kvantitativní poměr Fe3+ a Fe2+ v analyzovaných spinelidech byl vypočten na bázi 4 atomy kyslíku a ΣR3+ = 2. Chemismus ostatních minerálů je pouze stručně komentován v textu. Pokud jde o obsahy hlavních složek, neliší se výsledky EDX analýz jednotlivých minerálů nijak zásadně od obsahů stanovených ve vlnově disperzním modu, a proto mohly být údaje založené na EDX analýzách začleněny do klasifikačních diagramů chloritů nebo amfibolů.

Výsledky

Stavba krupníkového tělesa a chemismus hornin

Na základě terénního výzkumu v lomu na Zadním Hutisku v kombinaci s výsledky mineralogicko-petrografického studia lze ve studovaném krupníkovém tělese rozlišit ve směru od centra k okraji čtyři hlavní horninové typy: krupník – mastková břidlice – tremolitická břidlice – chloritická břidlice. Nutno poznamenat, že do zóny s označením „tremolitická břidlice“ jsou zahrnuty jak horniny odpovídajícího složení s plošně paralelní texturou, tak i horniny s všesměrným uspořádáním prizmatických individuí amfibolu (tj. skaliny).

Petrografická povaha hornin krupníkového tělesa je dána kvantitativním poměrem čtyř hlavních minerálů: mastku (Tlc), klinoamfibolu odpovídajícího tremolitu až aktinolitu (dále jen Tr), chloritu (Chl) a také dolomitu (Dol). Kromě anchimonominerální Tlc-břidlice, Tr-břidlice (a skaliny) a Chl-břidlice jsou zde přítomny přechodné horninové typy s různým poměrem Tlc/Tr a také Tr/Chl. Typický krupník je tvořen asociací Tlc + Dol, ubýváním Dol krupník přechází do Tlc-břidlice. Rozdíly v chemickém složení Tlc, Tr, Chl a Dol jsou podstatné, a proto existují i zásadní rozdíly v chemismu hlavních typů hornin. Výsledky XRF analýz hornin jsou sumarizovány v tabulce 1, obsahy hlavních složek jsou vyjádřeny formou Harkerova diagramu na obrázku 3. V souboru analyzovaných vzorků jsou zastoupeny vedle hornin s výraznou dominancí jednoho ze tří uvedených silikátů i horniny přechodného nerostného složení. To se projevuje značným rozpětím obsahů jednotlivých složek v rámci každého horninového typu. Z dat v tabulce 1 a zejména z obrázku 3 je zřejmý výrazný růst obsahu SiO2 ve směru od okraje do centra krupníkového tělesa, přesněji od Chl-břidlice přes Tr-břidlici po Tlc-břidlici. Obsah SiO2 v krupníku je výrazně nižší ve srovnání v Tlc-břidlicí, a to zejména vlivem značného množství Dol v krupníku. Druhou hlavní složkou hornin je MgO, jehož obsah je nejvyšší v horninách s dominancí mastku. Zvýšené obsahy Al2O3 a také FeO vykazují Chl-břidlice. Relativně vysoké obsahy CaO byly vždy zjištěny v Tr-břidlicích, naopak velmi nízké obsahy CaO jsou typické pro Tlc-břidlice a Chl-břidlice bez podstatného zastoupení amfibolu. Obsahy všech pěti hlavních oxidů stanovených XRF analýzou jsou zcela v souladu s nerostným složením horninových typů. Ze stopových prvků byly ve všech horninách krupníkového tělesa zjištěny relativně vysoké obsahy niklu, v mastkové břidlici dosahující až 0,32 hm. % Ni (tab. 1).

Mineralogicko-petrografická charakteristika hornin krupníkového tělesa

Krupník je tvořen hlavně jemně šupinkovitým šedobílým mastkem a porfyroblasty dolomitu, jejichž velikost je obvykle 5 až 10 mm. Dolomit je šedobílý nebo jemně nažloutlý, v partiích postižených zvětráváním bývá okrově zbarven, částečně nebo totálně nahrazen limonitem, příp. po něm v hornině zůstávají prázdné kaverny. Ve variabilním množství se na složení krupníku podílí chlorit, tvořící černozelené šupinky nebo lupínky, jejichž velikost může dosahovat až kolem 10 mm. Ojedinělou součástí jsou stébla šedozeleného až zeleného amfibolu (ve výbrusech většinou bezbarvého, bez pozorovatelného pleochroismu). Výše zmíněné hrubě lupenité agregáty nazelenalého mastku s velkými krystaly dolomitu bývají přítomny v relativně úzké zóně, v níž krupník přechází do Tlc-břidlice.

Mastková břidlice je světle šedá, jemně šupinkovitá hornina s výraznou plošně paralelní texturou. Bývají v ní přítomny porfyroblasty chloritu – až 3 mm velké šedohnědé tabulky s dokonale vyvinutými bazálními plochami, často mírně zvlněné, probíhající kose k hlavnímu foliačnímu systému, někdy jsou součástí horniny i větší jemně šupinkovité agregáty chloritu. V proměnlivém množství obsahuje dolomit (xenoblasty do 2 až 3 mm) – na složení některých vzorků Tlc-břidlice se dolomit podílí jen nepatrnou měrou (1 až 2 obj. %), v jiných však jeho množství dosahuje až kolem 10 obj. % (tj. rozhraní Tlc-břidlice/krupník). Zejména při vnějším okraji zóny mastkové břidlice se v hornině objevují jehlice nebo stébla amfibolu.

Tremolitická břidlice a tremolitická skalina jsou horniny s převahou Ca-amfibolu, často je amfibol jejich zcela dominantní složkou. Někdy mají plošně paralelní texturu (Tr-břidlice), většinou jsou v nich individua amfibolu uspořádána všesměrně (Tr-skaliny). Tr-břidlice mají šedozelenou až středně zelenou barvu. Skaliny jsou v průměru tmavší, středně zelené až tmavě zelené, případně až černozelené (jejich amfiboly jsou na rozhraní Tr/Act – viz níže, pro některé horninové partie lze proto použít označení Act-skalina). Amfibol tvoří jehlice nebo stébla, jejichž velikost se v břidlicích pohybuje zpravidla do 10 mm, ve skalinách bývají rozměry individuí výrazně větší, v Act-skalině byly zjištěny dlouze sloupcovité krystaly amfibolu o délce až 8 cm. Omezení amfibolu je převážně hypautomorfní plochami tvarů {110} a {010}. Na složení popisovaných hornin se vždy podílí chlorit v podobě jemně šupinkovitých agregátů mezi jehlicemi či stébly amfibolu (obr. 4), nebo i relativně velkých zprohýbaných šupin, obvykle o velikosti do 20 mm. Některé vzorky obsahují jemně šupinkovitý mastek. V horninách tvořených amfibolem se běžně vyskytují drobné žilky nebo i polohy složené z vláknitého tremolitu šedobílé nebo jemně nazelenalé barvy. V tabulce 1 a na obrázku 3 jsou Tr-břidlice a Tr(Act)-skaliny společně zahrnuty do souboru „tremolitické břidlice“.

Chloritická břidlice je tvořena šupinkami či lupínky tmavě zeleného až černozeleného chloritu o velikosti obvykle do 2 mm, někdy však i přes 10 mm. Ve variabilním množství se na složení horniny podílí amfibol v podobě stébel nebo jehlic. Mezi lupínky chloritu bývají přítomny drobné agregáty jemně šupinkovitého mastku. Někdy hornina obsahuje porfyroblasty (xenoblasty) dolomitu, zpravidla jen ojedinělé, někdy hojnější ve vzorcích relativně bohatých mastkem.

Ve výbrusech pozorované optické vlastnosti chloritů ve všech horninových typech tvořících krupníkové těleso jsou víceméně shodné: velmi slabý pleochroismus (jemně nažloutlý x jemně nazelenalý) a negativní charakter zóny. Amfibol, jehož chemismus odpovídá tremolitu (viz níže), je ve výbrusech téměř bezbarvý, bez pozorovatelného pleochroismu. Amfibol na přechodu mezi Tr/Act mívá zřetelný pleochroismus (X = bezbarvý, Z = světle nazelenalý). Úhel zhášení Z/c = 15–19° (pro všechny amfiboly).

Běžnými akcesoriemi hornin krupníkového tělesa jsou apatit a magnetit. Apatit je hojný zejména v horninách bohatých mastkem, v nichž tvoří hypautomorfní prizmatická individua, ve výbrusech jej lze zastihnout zpravidla v podobě nepravidelných izometrických průřezů. Magnetit se vyskytuje v podobě drobných zrn (xenomorfní až automorfní průřezy), jen místy se v krupníku nebo Chl-břidlici vyskytují už makroskopicky velmi nápadné oktaedry o velikosti do 4–5 mm. V Tlc-břidlici byly zjištěny xenoblasty dolomitu s hojnými uzavřeninami drobných zrníček magnetitu. K nehojným akcesoriím patří rutil, ilmenit, zirkon a v tremolitové až aktinolitové skalině blíže neidentifikované sulfidy Fe a Ni.

Chemismus vybraných minerálů hornin krupníkového tělesa

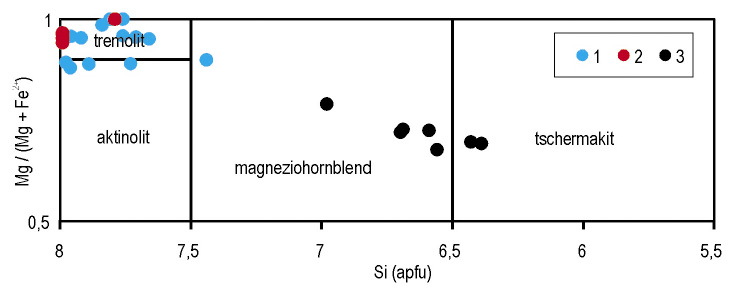

V tabulce 2 jsou uvedeny výsledky reprezentativních WDX analýz všech tří hlavních silikátů v horninách krupníkového tělesa. Složení amfibolu odpovídá převážně tremolitu nebo amfibolu na rozhraní klasifikačních polí tremolitu a aktinolitu (obr. 5). Ve zpětně odražených elektronech lze často pozorovat výraznou chemickou zonálnost krystalů amfibolu (viz obr. 4), v němž světlejší okrajové zóny mají o něco vyšší obsahy Fe než centrální části individuí (čísla uvedená u analyzovaných bodů odpovídají číslům analýz v tabulce 2). Chemickou zonálnost tohoto charakteru lze považovat za typickou pro amfiboly hornin krupníkového tělesa, i když byla zjištěna i individua amfibolu, v jejichž centru je více Fe ve srovnání s okrajem (v tabulce 2 vyjadřuje analýza č. 1 složení centra, analýza č. 2 okraje téhož krystalu). Složení amfibolového azbestu odpovídá tremolitu s jen nepatrným podílem feroaktinolitové složky (obr. 5).

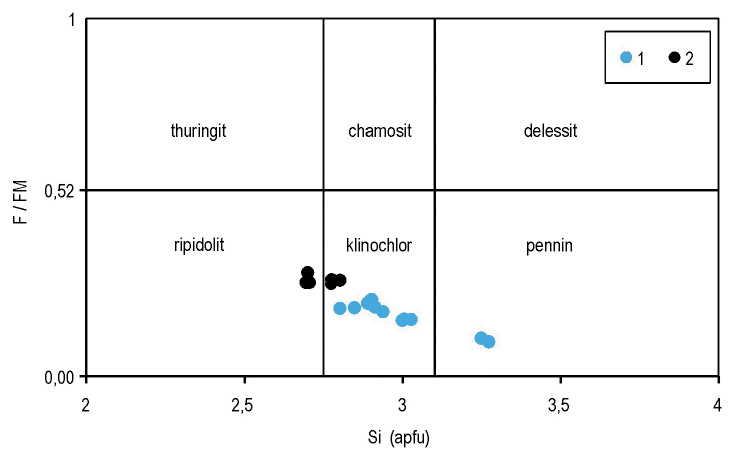

Chemické složení chloritů odpovídá členům klinochlor-chamositové řady, vždy s výraznou převahou klinochlorové složky. Podle klasifikace Wiewióry a Weisse (1990) jde o klinochlor; podle Melkovy klasifikace (Melka 1965) o klinochlor, méně často pennin (obr. 6). Obsahy Mn, Ni a Cr v analyzovaných chloritech jsou jen relativně nízké: 0,09 až 0,13 hm. % MnO, 0,19 až 0,25 hm. % NiO, 0,04 až 0,45 hm. % Cr2O3 (WDX analýzy).

Typickými příměsemi mastku jsou železo (2,17 až 4,60 hm. % FeO, tj. 0,12 až 0,26 apfu Fe) a nikl (až 0,62 hm. % NiO, 0,03 apfu Ni).

EDX analýzy dolomitu poskytly prakticky shodné výsledky odpovídající 87 mol. % dolomitové složky, 11 mol. % ankeritové složky a 2 mol. % kutnohoritové složky.

Magnetit obsahuje značnou příměs chromu, zpravidla v rozpětí 3 až 10 hm. % Cr2O3 (WDX a EDX analýzy). V Tlc-břidlici byl v BSE obrazu rozlišen nehomogenní magnetit s centrální částí ostře oddělenou od okrajových zón: EDX analýzou bylo při okraji stanoveno 9,69 hm. % Cr2O3 (tj. 0,30 apfu Cr), v centru 21,95 hm. % Cr2O3 (0,66 apfu Cr).

Mineralogicko-petrografická charakteristika epidot-chloritové skaliny

Jako epidot-chloritová skalina (dále jen ECHS) je označována makroskopicky masivní hornina vyskytující se v lemu krupníkového tělesa, není však jeho součástí. ECHS byla zjištěna pouze při východním okraji krupníkové čočky mezi Chl-břidlicí a amfibolitem. Pravá mocnost ECHS zde dosahuje minimálně 2 až 3 m. Kontakt mezi Chl-břidlicí a ECHS je poměrně ostrý (mocnost přechodné zóny je max. několik cm). Vztah mezi ECHS a amfibolitem lze hodnotil jen na základě horninových úlomků ve svahovinách: patrně jde o plynulý přechod mezi oběma horninovými typy. Studované vzorky ECHS byly odebrány z výchozu na východním okraji spodní etáže a též z horninových bloků v této části lomu (místa odběru při pravém okraji na obrázku 2).

ECHS je zelenočerná, někdy barevně víceméně jednolitá, jindy s drobnými světlejšími skvrnami s vysokým podílem epidotu. Mikroskopické studium ukazuje, že v partiích s hojným amfibolem je zcela evidentní přednostní orientace jeho prizmatických individuí. Strukturu horniny lze označit nejčastěji jako lepidogranoblastickou.

Na modálním složení ECHS se podílí čtyři hlavní složky: chlorit, epidot, amfibol a opakní minerály (obr. 7 a 8). Hornina je výrazně heterogenní rozložením součástí. V celém souboru odebraných vzorků mírně převažuje chlorit nad epidotem, a proto byl zvolen název ECHS. Vždy je v ECHS přítomen amfibol, často jako podstatná složka. Všechny studované vzorky mají vysoký obsah opakních minerálů (15 až 25 obj. %).

Chlorit je v ECHS přítomen v podobě drobných šupinek o velikosti zpravidla do 0,5 mm, často uspořádaných do vějířovitých agregátů. Je slabě pleochroický (téměř bezbarvý x bledě zelený), má negativní charakter zóny. Reprezentativní WDX analýzy chloritu jsou uvedeny v tabulce 3. Podle klasifikace Wiewióry a Weisse (1990) jde o klinochlor, v klasifikaci Melky (1965) analyzované chlority odpovídají ripidolitu nebo klinochloru (obr. 6).

Epidot může v hornině mírně převažovat nad chloritem, v již výše zmíněných světlejších skvrnách dosahuje podíl epidotu kolem 40 až 50 obj. %. Individua epidotu jsou obvykle prizmatická, ve výbrusech převažují hypautomorfní až xenomorfní průřezy. Epidot je pleochroický (téměř bezbarvý × bledě žlutý). Obsah železa odpovídá Ps26-30, výsledek reprezentativní WDX analýzy je uveden v tabulce 3.

Amfibol tvoří hypautomorfní prizmatická individua o délce do 1 mm. Má silný pleochroismus (X = jemně nazelenalý, Z = modravě zelený – viz obrázek 7) a ve srovnání s amfibolem hornin krupníkového tělesa o něco větší úhel zhášení Z/c (kolem 20°). Na základě chemismu (tab. 3) lze amfibol ECHS klasifikovat jako magneziohornblend nebo tschermakit (obr. 5).

Opakní složka ECHS je tvořena Fe-oxidy (hematit, magnetit, pravděpodobně i maghemit) a méně hojným ilmenitem. Ve výbrusech z některých vzorků ECHS lze pozorovat hypautomorfní až automorfní průřezy oktaedrickým krystaly magnetitu o velikosti až 0,2 mm (obr. 7). V odraženém světle je zřejmé, že magnetit je přeměněn na Fe2O3. Jen někdy jde o typickou martitizaci, častěji tato přeměna připomíná spíše maghemitizaci (způsobem šíření i barevným odstínem). V mnoha případech je transformace magnetitu na Fe2O3 totální. Kromě hematitu vytvořeného martitizací je v ECHS přítomen i prokazatelně primární hematit v podobě xenomorfních zrn, často velmi nepravidelných tvarů, s výraznými dvojčatnými lamelami. V opakní složce některých vzorků ECHS převažují xenomorfní zrna (nebo spíše nepravidelné agregáty) s četnými výběžky, jejichž identifikace je nemožná, prokazatelně však jde o Fe-oxidy. Na Fe-oxidech různé morfologie byly provedeny WDX analýzy s velmi podobnými výsledky. Kromě dominantního Fe bylo v analyzovaných bodech stanoveno 0,05 až 0,12 hm. % TiO2 a 0,23 až 0,39 hm. % V2O3. Sumy analýz někdy ukazují na hematit, jindy spíše na magnetit. Ilmenit v ECHS tvoří nepravidelná zrna, často postižená leukoxenizací. Někdy je ilmenit lemován titanitem. Analyzovaný ilmenit obsahuje příměs 1,07 až 1,28 hm. % MnO , což odpovídá 2 až 3 % pyrofanitové složky. Relativně vysoký obsah Fe a Ti v ECHS je zřejmý z výsledků XRF analýz v tabulce 1.

V akcesorickém množství byl v ECHS zjištěn titanit, apatit, TiO2-minerál (na základě morfologie pravděpodobně rutil) a flogopit. Titanit tvoří drobná xenomorfní zrna a již zmíněné lemy kolem ilmenitu. WDX analýzami byla v titanitu vedle jeho hlavních složek zjištěna přítomnost 1,01 až 1,11 hm. % Al2O3 a 0,79 až 0,93 hm. % FeO. V apatitu bylo stanoveno 2,41 hm. % F a 0,02 hm. % Cl, jde tedy o fluorapatit.

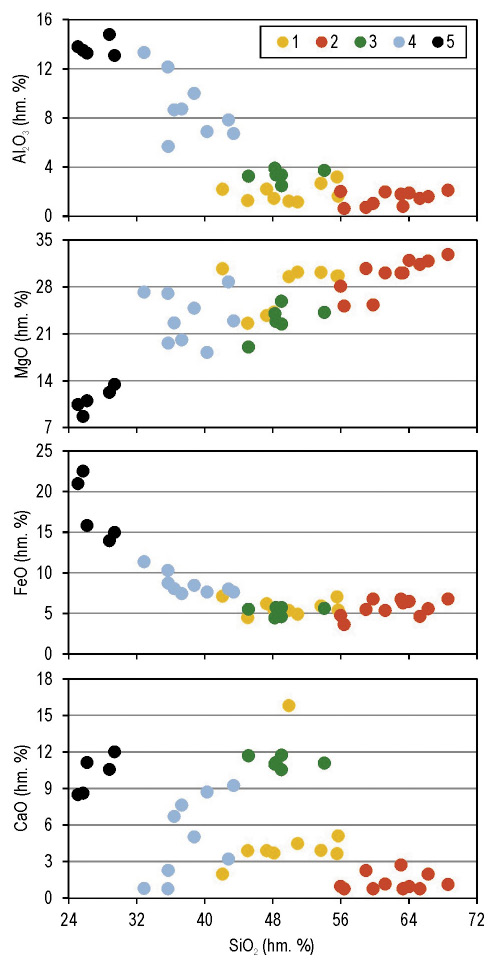

Výsledky XRF analýz ECHS jsou sumarizovány v tabulce 1 a byly začleněny i do obrázku 3. Laboratorní gamaspektrometrií byly v ECHS stanoveny relativně vysoké obsahy uranu a thoria: 1,8 až 4,1 ppm U, 2,2 až 4,4 ppm Th (4 vzorky). Nutno poznamenat, že ve všech 27 analyzovaných vzorcích hornin krupníkového tělesa nedosahují obsahy obou prvků 1,5 ppm (mez detekce), ve všech 13 analyzovaných vzorcích amfibolitů z bezprostředního okolí krupníkového tělesa jsou obsahy U a Th pod 1,5 ppm, s výjimkou jediného vzorku, v němž bylo stanoveno 3,1 ppm U.

Diskuze

1. Zastoupením jednotlivých horninových typů se krupníkové těleso na Zadním Hutisku neliší od krupníkových těles na lokalitách Smrčina, Bischofsgraben a Medvědí důl, která byla studována shodnými metodami (Zimák et al. 2017; Zimák a Juránková 2018 a dosud nepublikovaná data). V případě lokalit Zadní Hutisko, Smrčina a Bischofsgraben lze konstatovat nejen v hlavních rysech identickou zonální stavbu těles, ale i víceméně shodnou povahu hornin v jejich bezprostředním okolí, které je tvořeno amfibolity, příp. zelenými břidlicemi vznikajícími jejich retrográdní přeměnou. Je možné, že migrace fluid v průběhu retrográdní fáze variské metamorfózy umožnila vznik symetricky zonálních krupníkových těles typu Zadní Hutisko přeměnou peridotitů, resp. serpentinitů (viz bod 2). Krupníkové těleso v Medvědím dole nemá symetricky zonální stavbu, je situováno v metahornblenditu, jehož hydrotermální alterací se vytvořilo (Hanžl 1995; Zimák et al. 2017).

2. Lze předpokládat, že koncentricky zonální krupníková tělesa sobotínského masivu mají obdobnou genezi. Vznik mnoha výskytů mastkových břidlic a krupníků je vysvětlován přeměnou ultramafitů oceánské kůry, často v podobě ofiolitů začleněných do kontinentálních struktur. Protolitem jsou v tomto případě peridotity, které byly postiženy serpentinizací, po níž následovala steatitizace (jde o Si-metasomatózu). Přítomnost CO2 v roztocích vyvolávajících steatitizaci vedla ke vzniku magnezitu, a tedy k vytvoření biminerálního krupníku s asociací mastek+magnezit. Podrobné informace o těchto procesech uvádí např. Donaldson (1981), Winter (2001), Dill (2010), Bucher, Grapes (2011), Ali-Bik et al. (2012) a Harvey et al. (2014). Na styku peridotitů nebo serpentinitů s horninami bohatými křemenem (např. pelity, resp. metapelity) může během metamorfózy dojít ke vzniku reakčních zón. Vytvoří se tak těleso s výraznou koncentrickou zonálností. V nejjednodušších případech je serpentinizovaný ultramafit v centru lemován zónou mastku, na okraji tělesa dominuje chlorit nebo biotit (v závislosti na podmínkách metamorfózy). Mezi zónou mastku a vnější zónou chloritu nebo biotitu může být vyvinuta zóna aktinolitu. Někdy serpentinit není přítomen, jádro těchto těles je tvořeno krupníkem, pak následuje zóna aktinolitu a okrajová zóna chloritu nebo biotitu.

Lze předpokládat, že protolitem krupníkových těles sobotínského masivu jsou ultramafity: hornblendity nebo peridotity (resp. serpentinity). Již Kretschmer (1911) považuje krupníková tělesa sobotínského masivu za výsledek alterace ultramafitů charakteru websteritu nebo hornblenditu. Podle Fialy et al. (1980) jsou serpentinity a krupníková tělesa produktem přeměny peridotitů. Jelínek a Souček (1981) považují jednotlivé zóny krupníkových těles za reakčně-metasomatické zóny, vzniklé na úkor serpentinitu na styku dvou chemicky odlišných prostředí, a dodávají, že zonálnost těles je shodná bez ohledu na to, zda je okolní horninou rula či amfibolit. Hornblendity (metahornblendity) jsou v prostoru sobotínského masivu poměrně hojné, jejich steatitizace byla doložena na lokalitě Medvědí důl (Hanžl 1995; Zimák et al. 2017).

Serpentinity jsou v sobotínském masivu zcela ojedinělé, v tělese serpentinitu na Rudné hoře byly zjištěny steatitizované partie (Fiala et al. 1980, Zimák 1999). Serpentinit byl nalezen i v haldovém materiálu na lokalitě Smrčina (dosud nepublikováno). Peridotity a jejich hydratací vzniklé serpentinity mají obecně velmi nízké obsahy vápníku. To platí i pro serpentinity sobotínského masivu (0,50 a 0,56 hm. % CaO uvádí Fiala et al. 1980 a Zimák 1999). Přeměna serpentinitu na krupníkové těleso typu Zadní Hutisko proto vyžaduje významný přínos vápníku. Jeho zdrojem mohl být okolní amfibolit, jenž je v kontaktní zóně s krupníkovým tělesem přeměněn na epidot-chloritovou skalinu. Přínos vápníku v průběhu steatitizace se projevil i vznikem dolomitu místo obvyklého magnezitu (magnezit je typickým minerálem krupníků vznikajících přeměnou ultramafitů obklopených metapelity).

Závěr

Krupníkové těleso na lokalitě Zadní Hutisko v sobotínském masivu má symetricky zonální stavbu. Od centra k okraji tělesa lze rozlišit čtyři hlavní typy hornin: (1) krupník (mastek + dolomit), (2) mastková břidlice, (3) tremolitická břidlice nebo skalina (Ca-amfibol je zastoupen hlavně tremolitem, v některých partiích amfibolem na rozhraní tremolit/aktinolit), (4) chloritická břidlice (dominuje klinochlor). Běžnými akcesoriemi hornin krupníkového tělesa jsou magnetit (často s vysokým obsahem chromu) a apatit. Krupníkové těleso vzniklo pravděpodobně metasomatickou přeměnou serpentinitu (serpentinizovaného peridotitu) na styku s amfibolitem. Amfibolit je v kontaktní zóně přeměněn na epidot-chloritovou skalinu s variabilním podílem amfibolu (magneziohornblend nebo tschermakit), vždy se značným obsahem rudních minerálů (magnetit, hematit a také ilmenit) a také s relativně vysokými obsahy U a Th ve srovnání s okolními amfibolity, horninami krupníkového tělesa i ultramafity sobotínského masivu.

Editor: David Buriánek

Doporučená citace článku: Zimák, J., Juránková, Z. (2018). Petrografie a mineralogie krupníkového tělesa na lokalitě Zadní Hutisko u Vernířovic (Hrubý Jeseník). – Geologické výzkumy na Moravě a ve Slezsku, 25, 1–2, 97–107.
