Seismické jevy registrované stanicí VRAC v roce 2017

Seismic events recorded by station VRAC during year 2017

Josef Havíř 

Ústav fyziky Země, PřF MU, Tvrdého 12, 602 00 Brno

 havir@ipe.muni.cz
DOI: https://doi.org/10.5817/GVMS2018-1-2-113

Úvod

Širokopásmová seismická stanice VRAC, provozovaná Ústavem fyziky Země (ÚFZ) Masarykovy univerzity a situovaná západně od obce Vranov u Brna, je vybavena seismometrem STS-2 high gain a digitizérem Quanterra Q330. Toto přístrojové vybavení umožňuje při vzorkovací frekvenci 100 Hz v dobré kvalitě zaznamenávat seismický signál ve velkém rozsahu frekvencí a sledovat tak celou škálu seismických jevů od velmi blízkých otřesů až po vzdálená (teleseismická) zemětřesení.

Zmíněný širokopásmový charakter stanice je důležitý z hlediska jejího využití. Stanice VRAC je od roku 2002 certifikovanou stanicí globální sítě Mezinárodního monitorovacího systému CTBTO (Comprehensive Nuclear-Test-Ban Treaty Organization) jako pomocná stanice AS26 (Havíř et al. 2003). Hlavním smyslem této globální sítě je globální seismické monitorování za účelem verifikace dodržování Smlouvy o úplném zákazu jaderných zkoušek. Tato role vyžaduje, aby stanice byla schopna zaznamenávat jak regionální, tak i vzdálené (teleseismické) jevy, včetně sekundárních fází a povrchových vln. Stanice tedy musí být schopna zaznamenat seismický signál ve frekvencích od jednotek hertz až po první stovky sekund. Současně je stanice VRAC součástí lokálních a regionálních seismických sítí, včetně např. České regionální seismické sítě (Zedník, Pazdírková 2014). Pro sledování blízkých jevů je pak nutné, aby záznam seismického signálu sahal do ještě vyšších frekvencí, tedy do hodnot až prvních desítek hertz.

Seismická stanice VRAC je tedy schopná zaznamenávat jak blízké, tak i vzdálené seismické jevy. Smyslem tohoto článku je stručně ukázat, jaké množství seismických jevů tato stanice registruje během jednoho roku, a to na příkladu jevů zaznamenaných během roku 2017.

V roce 2017 zaregistrovala stanice VRAC celkem 6 855 seismických jevů (tab. 1). Vzhledem k tomu, že seismický záznam je komplexní a často je na něm možné odečíst časy příchodu více než jedné seismické fáze, je celkový počet seismických fází odečtených na stanici VRAC během zmíněného roku ještě vyšší (celkem 10 699 odečtených časů příchodů seismických fází).

Blízké seismické jevy
(epicentrální vzdálenost do 360 km)

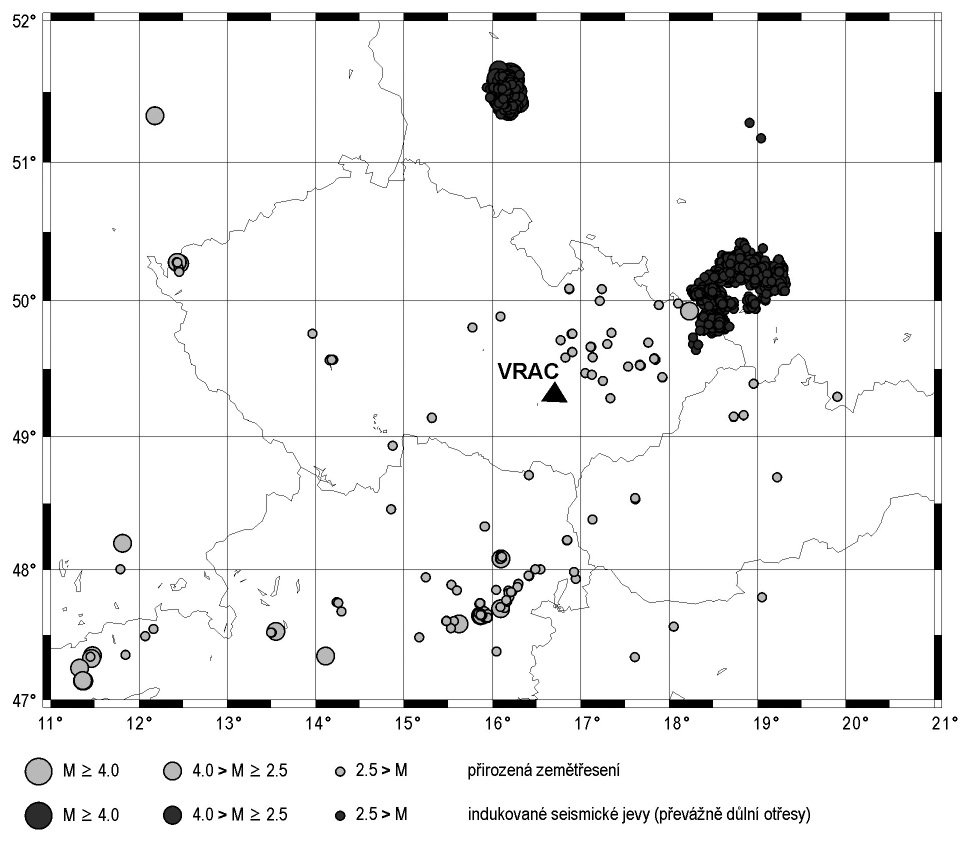

Více než 70 % všech zaznamenaných jevů je reprezentováno blízkými seismickými jevy (epicentrální vzdálenost do 360 km), jejichž epicentra byla situována nejen na území České republiky, ale také v přilehlých částech Rakouska, Maďarska, Slovenska, Polska a Německa (obr. 1). Mezi těmito blízkými jevy dominovaly záznamy indukovaných jevů (převážně důlních otřesů – celkem 2 717 jevů) a explozí v lomech (celkem 1 974 jevů). Pouze přibližně 4 % zaznamenaných blízkých jevů bylo v roce 2017 reprezentováno přirozenými tektonickými otřesy (tab. 2).

Přímo na území České republiky zaznamenala stanice VRAC během roku 2017 celkem 89 přirozených tektonických otřesů. Většinou šlo o slabá mikro-zemětřesení s hodnotou lokálního magnituda ML menší než 1. Pouze v případě osmnácti tektonických otřesů s epicentrem na území České republiky dosáhlo jejich lokální magnitudo ML hodnoty 2 nebo více. Šlo především o otřesy náležející seismickému roji, který se projevil v červenci 2017 v západních Čechách, a to v epicentrální oblasti ssv. od obce Luby. Lokální magnitudo ML nejsilnějšího západočeského otřesu ze zmíněného seismického roje (11. 7. 2017 11:58 UTC), vypočtené na základě dat stanic ÚFZ, dosáhlo hodnoty 3,3.

Výjimečným tektonickým otřesem bylo zemětřesení ze dne 10. 12. 2017, jehož epicentrum bylo situováno ssv. od Hlučína. Lokální magnitudo ML tohoto jevu, vypočtené v ÚFZ, dosáhlo hodnoty 3,5 a jednalo se tak o nejsilnější tektonický otřes na území České republiky v roce 2017. Projevy přirozené seismické aktivity jsou sice z prostoru sv. části Českého masivu dobře známy (např. Špaček et al. 2006, 2015), v posledních desetiletích se ovšem jednalo zpravidla o mikro-zemětřesení s magnitudem o hodnotě menší než 2, jen výjimečně byly pozorovány silnější jevy s magnitudem přesahujícím hodnotu 2.

Mimo území České republiky zaznamenala stanice VRAC dalších 108 tektonických otřesů s epicentry ve vzdálenosti do 360 km od stanice, převážná většina z nich se vyskytla na území Rakouska. Významné projevy seismické aktivity byly pozorovány především v zóně Mur-Mürz-Leitha. Epicentrum nejsilnějšího otřesu zaznamenaného v roce 2017 z tohoto prostoru bylo situováno u obce Neunkirchen (10. 11. 2017, dle ÚFZ Brno ML = 3,3, dle bulletinu rakouské seismické služby ML = 3,7). Zóna Mur-Mürz-Leitha patří k seismicky nejaktivnějším strukturám v prostoru Východních Alp (Lenhardt et al. 2007) a jsou s ní spojena také středně silná zemětřesení s hodnotou lokálního magnituda ML vyšší než 4. Naposledy se v diskutované zóně vyskytly takto silné otřesy v roce 2013 v blízkosti obce Ebreichsdorf (Apoloner et al. 2015).

Významný tektonický otřes byl v roce 2017 zaregistrován také z prostoru zsz. od Vídně, v blízkosti obce Alland (8. 11. 2017, dle ÚFZ Brno ML = 3,3, dle bulletinu rakouské seismické služby ML = 3,1). Ve stejné oblasti se v roce 2016 vyskytlo zemětřesení, jehož lokální magnitudo ML dosáhlo hodnoty 4,2, a které bylo široce makroseismicky pozorováno v j. regionech České republiky. Severně od obce Alland je také kladeno epicentrum nejsilnějšího známého historického zemětřesení z území Rakouska, a to otřesu z roku 1590 (Hammerl, Lenhardt 2013).

Indukovanými seismickými jevy jsou myšleny takové otřesy, které vznikají sice samovolně, ale jejich vznik je podmíněn lidskou činností ovlivňující stav napětí v zemské kůře. Typicky jde například o důlní otřesy související s napěťovými změnami při těžbě nerostných surovin. Všechny indukované seismické jevy zaznamenané stanicí VRAC v roce 2017 byly reprezentovány právě důlními otřesy. Epicentra těchto otřesů se nacházela zejména v prostoru Hornoslezské pánve (a to jak v české, tak i v polské části této pánve) a v blízkosti Lubinu v jz. Polsku (obr. 1). Ojediněle byly zaznamenány také důlní otřesy z regionu Belchatowa (Polsko). Lokální magnitudo ML nejsilnějšího z diskutovaných důlních otřesů (26. 12. 2017, Lubin) dosáhlo hodnoty 4,4 (dle ÚFZ). Vzhledem k relativně nízké úrovni přirozené seismické aktivity ve střední Evropě tak představuje indukovaná seismicita nejvýznamnější zdroj seismicity v epicentrální vzdálenosti 360 km od stanice VRAC, a to jak co do četnosti, tak i co do velikosti otřesů.

Záznamy explozí v lomech zpravidla nejsou, kromě jejich identifikace, detailněji zkoumány. Nicméně lze alespoň konstatovat, že jde o jevy, jejichž hodnota lokálního magnituda ML často přesahuje hodnotu 1, ojediněle i hodnotu 2. Například exploze v lomu Bílina v západních Čechách ze dne 17. 2. 2017 se projevila jako seismický jev s hodnotou lokálního magnituda ML 2,1 (dle ÚFZ). Vzhledem k tomu, že Český masiv je seismicky velmi klidným regionem, představují záznamy explozí v lomech seismické jevy, které jsou amplitudově srovnatelné s většinou registrací přirozených tektonických otřesů. I když je v řadě případů dobře patrný rozdíl v charakteristice tvaru seismického signálu explozí a přirozených zemětřesení, je nezbytné v rámci monitorování přirozené seismické aktivity věnovat pozornost také explozím, protože je nutné zajistit dostatečně spolehlivou identifikaci jak přirozených otřesů, tak i explozí, aby nedocházelo k záměně těchto jevů.

Regionální seismické jevy a teleseismické jevy

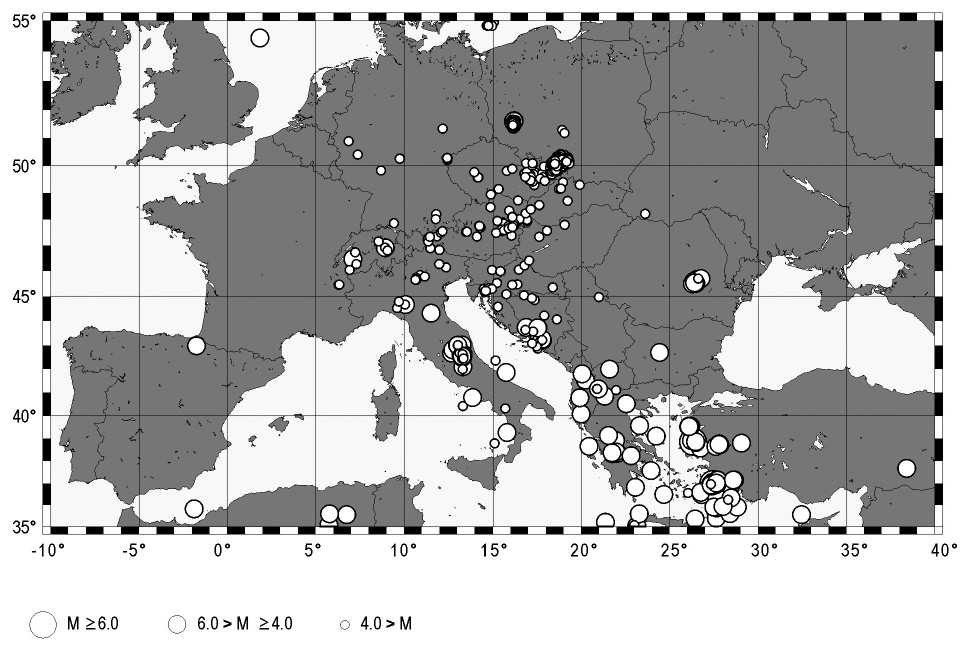

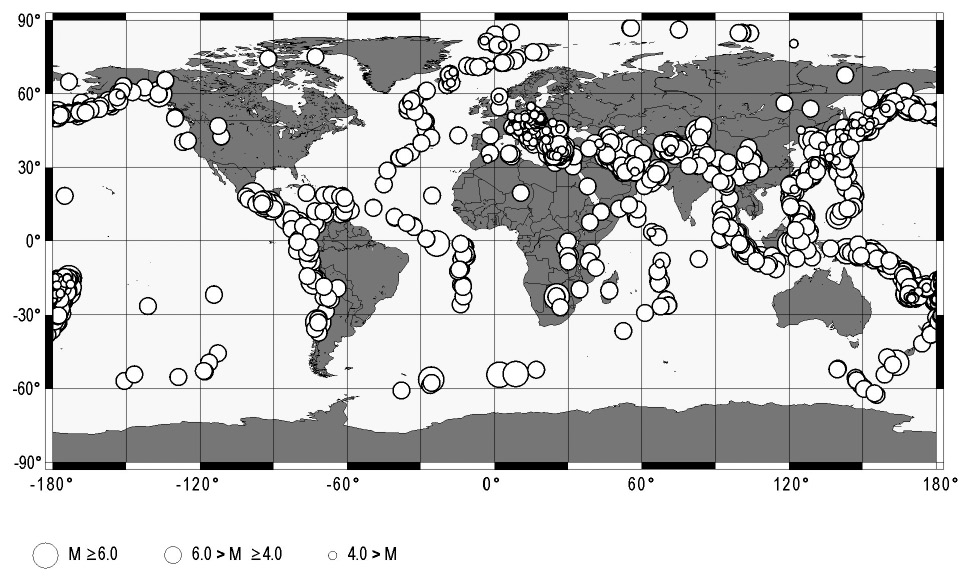

Stanice VRAC zaregistrovala v roce 2017 celkem 272 regionálních zemětřesení s epicentry ve vzdálenosti 360 až 2 000 km od stanice a 1 694 vzdálených (teleseismických) jevů s epicentrální vzdáleností nad 2 000 km (tab. 1, obr. 2 a 3).

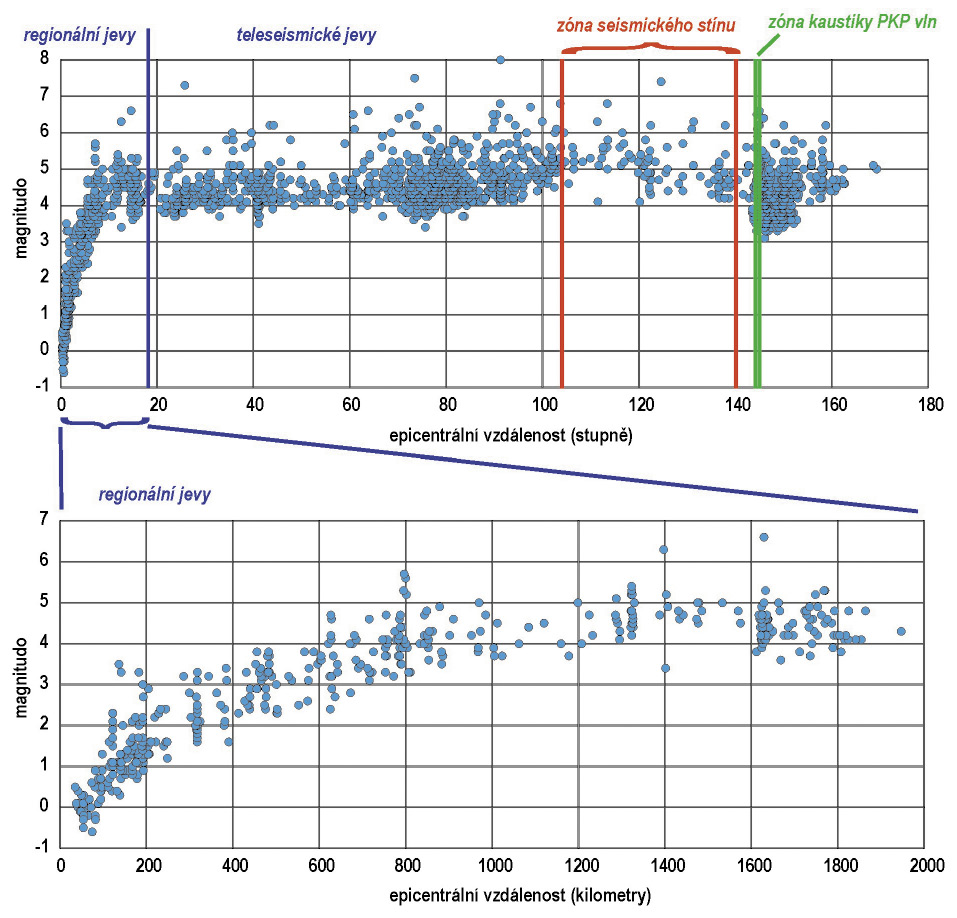

Menší počet regionálních a vzdálených jevů oproti záznamům jevů blízkých (s epicentry ve vzdálenosti do 360 km) je dán klesající detekční schopností stanice s rostoucí epicentrální vzdáleností, která se projevuje především v regionálním měřítku (obr. 4). Zatímco ve velmi malých vzdálenostech (méně než 100 km) je možné zaznamenat i otřesy se zápornými hodnotami lokálního magnituda, ve vzdálenostech nad 400 km je již obtížné zaregistrovat slabší otřes než jev s magnitudem o hodnotě 2, a ve vzdálenostech nad 1 000 km pak již byla registrace dosahována pouze u jevů, jejichž magnitudo zřetelně přesáhlo hodnotu 3. V případě teleseismických jevů se pak v epicentrálních vzdálenostech do 90° (přibližně 10 000 km) projevuje závislost detekční schopnosti seismických stanic na epicentrální vzdálenosti již mnohem méně výrazně. Zřetelně však lze pozorovat výrazný pokles četnosti zaregistrovaných jevů s epicentry ve vzdálenostech 104° až 140° a naopak zřetelný nárůst počtu středně silných otřesů s epicentry ve vzdálenostech cca 144° až 145°. První efekt souvisí s existencí zóny seismického stínu způsobené sníženými rychlostmi seismických vln ve vnějším jádře. Do této zóny nesměřují žádné paprsky přímých vln a jsou zde tedy registrovány pouze odražené seismické fáze nesoucí menší energii, což znemožňuje spolehlivé zaznamenání signálu slabších otřesů. Druhý ze zmíněných efektů pak souvisí s existencí tzv. zóny kaustiky PKP vln, kdy do jednoho místa přichází ve stejnou dobu seismický signál po více různých drahách a interferencí tohoto signálu pak dochází k zesílení amplitud seismické vlny.

Přestože počet zaznamenaných regionálních a teleseismických jevů je menší než počet blízkých otřesů s epicentry ve vzdálenostech do 360 km, není tento počet rozhodně zanedbatelný. Záznamy vzdálených (teleseismických) jevů představují přibližně čtvrtinu všech registrací stanice VRAC.

Epicentra regionálních otřesů zaznamenaných v roce 2017 stanicí VRAC se nacházela především v j. části Evropy a v prostoru Středozemního moře. Nejvýraznější seismická aktivita se projevovala v regionu Řecka, Egejského moře, Dodekanéských ostrovů a západního Turecka. Momentové magnitudo Mw dvou otřesů s epicentry při západním pobřeží Turecka přesáhlo podle údajů EMSC (European-Mediterranean Seismological Centre) dokonce hodnotu 6 (20. 7. 2017, Mw = 6,6; 12. 6. 2017, Mw = 6,3). Významné projevy seismické aktivity byly pozorovány také v regionu střední Itálie, magnitudo mb určené z objemových vln nesilnějšího otřesu z tohoto prostoru (18. 1. 2017) dosáhlo dle EMSC hodnoty 5,7.

Mezi vzdálenými seismickými jevy zaznamenanými v roce 2017 stanicí VRAC dominovalo svou velikostí ničivé zemětřesení s epicentrem při pobřeží státu Chiapas (Mexiko), jehož magnitudo dosáhlo podle seismologické služby NEIC (USA) hodnoty 8,1. Kromě tohoto zemětřesení se v roce 2017 vyskytly ještě další tři silná zemětřesení s magnitudem vyšším než 7 (22. 1. 2017, Šalamounovy ostrovy, Ms = 7,4; 17. 7. 2017, Komandorské ostrovy, Ms = 7,5; 12. 11. 2017, pohraničí Íránu a Iráku, Ms = 7,3 – Ms je magnitudo počítané z povrchových vln, uvedené hodnoty jsou převzaty z bulletinu CTBTO). Takto silná zemětřesení jsou samozřejmě celosvětově spolehlivě registrována, a to i stanicemi nacházejícími se v zóně seismického stínu. Z hlediska detekčních možností jsou zajímavé naopak registrace slabých vzdálených seismických jevů. V tomto ohledu lze dobře ilustrovat vliv kaustiky PKP vln na příkladu registrací zemětřesení s epicentrem v prostoru souostroví Fidži, kdy magnitudo mb počítané z objemových vln nejslabších jevů z diskutovaného prostoru mělo v případě otřesů zaregistrovaných stanicí VRAC hodnotu pouze 3,3 (dle bulletinu CTBTO). Tak slabé jevy je obtížné zaznamenat i v regionálních vzdálenostech nad 1 000 km.

Naprostá většina teleseismických jevů je reprezentována přirozenými zemětřeseními. Výjimkou byla v roce 2017 jaderná exploze provedená dne 3. 9. 2017 na jaderné střelnici Punggye-ri v sv. části KLDR. Šlo o zatím nejsilnější severokorejskou jadernou explozi. Magnitudo mb počítané z objemových vln dosáhlo podle záznamů stanic ÚFZ hodnoty 6,4.

Závěr

Statistický přehled registrací stanice VRAC v roce 2017 ukazuje poměrně vysoké počty registrovaných seismických jevů. Stanice VRAC poskytuje každoročně řádově tisíce záznamů jak blízkých, tak i vzdálených otřesů. Její data tak představují významný příspěvek pro seismické monitorování ve všech měřítkách, od lokálního monitorování až po globální (celosvětové) měřítko.

Poděkování

Příspěvek vznikl s finanční podporou projektu MŠMT, program č. LM2015079, CzechGeo/Epos. Autor děkuje oběma recenzentům za jejich připomínky.

Literatura

Apoloner, M. T., Tary, J. B., Bokelmann, G. (2015). Ebreichsdorf 2013 earthquake series: Relative location. – Austrian Journal of Earth Sciences, 108, 2, 199–208.

Hammerl, Ch., Lenhardt, W. A. (2013). Erdbeben in Niederösterreich von 1000 bis 2009 n. Chr. – Abhandlungen der Geologischen Bundesanstalt, 67, 3–297.

Havíř, J., Švancara, J., Otruba, J. (2003). Úloha a využití nově certifikované seismologické stanice VRAC v rámci Mezinárodního monitorovacího systému CTBTO. – In: Sborník 12. regionální konference „Nové výsledky seismologických, geofyzikálních a geotechnických průzkumů“. Sborník vědeckých prací VŠB-TU Ostrava, řada stavební, 3, 2, 77–84.

Lenhardt, W. A., Švancara, J., Melichar, P., Pazdírková, J., Havíř, J., Sýkorová, Z. (2007). Seismic activity of the Alpine-Carpathian-Bohemian Massif region with regard to geological and potential field data. – Geologica Carpathica, 58, 4, 397–412.

Špaček, P., Sýkorová, Z., Pazdírková, J., Švancara, J., Havíř, J. (2006). Present-day seismicity of the south-eastern Elbe Fault System (NE Bohemian Massif). – Studia geophysica et geodaetica, 50, 2, 233–258.

Špaček, P., Bábek, O., Štěpančíková, P., Švancara, J., Pazdírková, J., Sedláček, J. (2015). The Nysa-Morava Zone: an active tectonic domain with Late Cenozoic sedimentary grabens in the Western Carpathians‘ foreland (NE Bohemian Massif). – International Journal of Earth Sciences, 104, 963–990. https://doi.org/10.1007/s00531-014-1121-7

Zedník, J., Pazdírková, J. (2014). Seismic activity in the Czech Republic in 2012. – Studia geophysica et geodaetica, 58, 342–348. https://doi.org/10.1007/s11200-013-1290-z.
