Kontaminace příbřežních sedimentárních těles řeky Odry u Bohumína organickými polutanty

Abstract

The aim of this study is to investigate present-day contamination levels of selected organic pollutants (POPs) in channel side bars and identify their sources. The studied area is located on the Odra River in the north-eastern part of the Czech Republic (at the border between the Czech Republic and Poland), between the city Bohumín and Odra´s confluence with Olše River. Sediment samples were taken directly from the channel side bars and subsequently measured for grain size analysis, concentrations of total organic carbon (TOC), polycyclic aromatic hydrocarbons (PAHs), polychlorinated biphenyls (PCBs), organochlorine pesticides (OCPs) and specific biomarkers (terpenoids). Three main facies were recognized in channel side bars. Grain-size analysis showed the predominance of silt fraction, followed by variable sand contents, whereas the contents of clay fraction were almost stable. No statistically significant correlation was found between grain size and the concentrations of POPs except a weak correlation between PAHs, PCBs and sand fraction. POPs including PAHs, PCBs and OCPs showed high variability. In all samples, the sum of PAHs (maximum value of 78.1 mg kg-1) greatly exceeded the Czech preventive limit for dry soil. The sources of PAHs were analysed by employing diagnostic ratios and plots of specific PAH compounds. The results showed a high degree of correspondence suggesting a petrogenic origin associated with direct input into the river system. Relatively high concentrations of PAHs are a consequence of the vicinity of the pollution source and location in natural river reach enabling sedimentation of polluted sediments. Concentrations of PCB, hexachlorobenzene and DDT metabolites were almost insignificant in most of the samples, except for several samples having higher PCB values (maximum value of 47.6 μg kg-1). Specific biomarker compounds were used as an indicator of the presence of fossil matter, and H29 17α(H),21β(H) hopane showed the highest concentrations. The homohopane index indicated petroleum and vehicle exhausts origin. TOC revealed a positive correlation with specific biomarkers (homo hopanes and 16 α(H)- phyllocladane, hexachlorbenzene and PCB.

Úvod

V minulých dekádách bylo do životního prostředí uvolněno velké množství toxických organických látek, souborně označovaných jako perzistentní organické polutanty, mezi nimiž jsou nejtypičtější polycyklické aromatické uhlovodíky (PAU), polychlorované bifenyly (PCB) a organochlorované pesticidy (OCP). Odpadní vody a posléze fluviální systémy představují hlavní transportní prostředí pro sedimenty a také pro organické polutanty. Fluviální sedimenty byly rozpoznány jako významný příjemce znečištění. Organické polutanty jsou ve vodním prostředí vázány na pevné částice a poté se ukládají v sedimentech (PAU a PCB jsou hydrofobní povahy). Sorpce organických polutantů na sediment je ovlivněna zrnitostí a jeho složením, zejména množstvím a typem organické hmoty (Konat a Kowalewska 2001; Kleineidam et al. 2002; Hofmann et al. 2007). V oblastech ovlivněných těžbou uhlí byla prokázána sekundární sorpce PAU na uhelnou hmotu v sedimentech (Hofmann et al. 2007; Yang et al. 2008; Sedláček et al. 2020). Některé organické polutanty byly kvůli jejich vysoké biotoxicitě zakázány (Konat a Kowalewska 2001; Covaci et al. 2006), avšak vzhledem k jejich vysoké perzistenci jsou stále v životním prostředí přítomny v nezanedbatelném množství. Neznámé množství těchto látek může být uloženo v industriálních oblastech, což může představovat podstatné riziko ekologické zátěže fluviálních systémů. Na území ČR je jednou z těchto oblastí ostravská aglomerace, v jejímž okolí byly sledovány zvýšené koncentrace organických polutantů v několika depozičních prostředích (Janáková et al. 2010; Geršlová a Schwazbauer 2014; Sedláček et al. 2020). Během povodňových událostí může dojít k remobilizaci těchto zátěží, což znamená riziko šíření kontaminace. Cílem této studie je zjistit míru současných koncentrací vybraných organických polutantů v příbřežních sedimentárních tělesech řeky Odry v úseku toku s.  od Bohumína, jelikož toto území poskytuje excelentní příklad depozičního prostředí ovlivněného industriálním regionem ostravské aglomerace. Dalším cílem studie bude interpretace původu kontaminace organickými polutanty.

Metodika

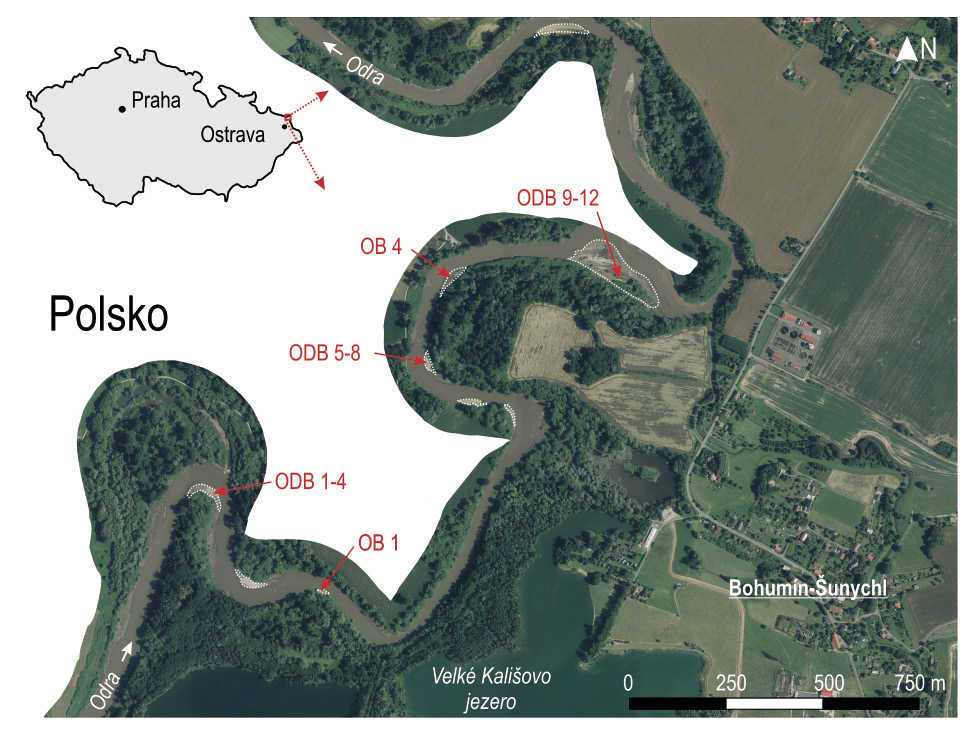

Vzorky byly odebrány přímo z příbřežních těles řeky Odry v říjnu roku 2019 na pěti odběrových místech (celkem 14 vzorků, obr. 1) do alobalové fólie. Hmotnost každého vzorku byla cca 30–50 g. Cílem terénních prací bylo odebrat na každém sedimentárním tělese několik vzorků z různých facií. Vzorky sedimentu byly bezodkladně odeslány na analýzy organických polutantů, které proběhly na Fakultě životního prostředí UJEP v Ústí nad Labem. Vzorky byly nejprve lyofilizovány na přístroji Scanvac (Trigon plus, Česká republika). K extrakci (extrakční technika QuEChERS) v MiniG 1600 (SPEX®SamplePrep, USA) bylo do polypropylenových zkumavek (Fisher Scientific, ČR) naváženo 5 g vzorku. Sediment byl obohacen 0,1 ml roztoku deuterovaných standardů o koncentraci 10 μg/ml v acetonu pro PAU a dále extrahován směsí rozpouštědel – 20 ml etylacetátu a vody v poměru 1 : 1 (obj./obj.). Byly přidány soli MgSO4 (4 g) a NaCl (1 g). Zkumavky byly umístěny do vertikální třepačky MiniG na 5 min při 1 500 ot./min. Po ukončení třepání se zkumavky se vzorky odstředily (centrifuga Remi X5 R-10 M, Chromservis, ČR a Biosan Microspin 12, Merci, ČR) při 4 500 ot./min po dobu 5 min. Poté se supernatant přefiltroval přes nylonový stříkačkový filtr o velikosti 0,22 μm a filtrát byl odebrán do 2 ml skleněné vialky. Výtěžnost PAU (extrakční technika QuEChERS) byla vždy vyšší než 80 %.

K separaci sloužila kolona Rxi PAH 40 m × 0,18 mm, 0,07 μm (Restek, USA) a kolona DB-EUPAH 20 m × 0,18 mm, 0,14 μm pro stanovení PAU a terpenů (Agilent Technologies, USA) a pro OCP a PCB kolona HP5-MS 30 m × 0,25 mm, 0,25 μm (Agilent Technologies, USA). Extrakty sedimentu byly měřeny na plynovém chromatografu (7890B, Agilent Technologies, USA) s hmotnostním spektrometrem (7000D trojitý kvadrupól, Agilent Technologies, USA). Vyhodnocení dat proběhlo v softwaru MassHunter verze B.09.00 od Agilent Technologies. Stanovení celkového organického uhlíku (TOC) bylo provedeno na analyzátoru Scalar analytical TOC analyzer (Breda, Nizozemí). Podíl TOC byl spočítán z rozdílu mezi celkovým (TC) a anorganickým uhlíkem (IC). Celkový uhlík byl stanoven po katalytické oxidaci vzorku (300 mg) při teplotě 1 100 °C a podíl anorganického uhlíku byl zjištěn okyselením vzorku (100 mg) 20% H3PO4 (doporučeno výrobcem) při teplotě 150 °C. Pro kalibraci přístroje byl použit CaCO3. Zrnitostní rozbor byl proveden za pomocí laserového granulometru Analysette 22 MicroTec plus (Fritsch, SRN) na katedře geologie Univerzity Palackého v Olomouci.

Popis lokality a výsledky

Zájmové území (obr. 1) se nachází na toku řeky Odry mezi Bohumínem a soutokem s řekou Olší. Jedná se o krátký úsek přirozeně meandrující řeky Odry s místy rozsáhlými říčními náplavy štěrkové a písčité povahy. Tento úsek se vyznačuje velkou dynamikou se dvěma mrtvými rameny. Území je součástí přírodní památky Hraniční meandry řeky Odry, což je 7,5 km dlouhý úsek s několika zákruty, jehož středem probíhá státní hranice mezi Českou republikou a Polskem. Průměrný roční průtok (Q1) řeky Odry činí 48,1 m3/s (KS Bohumín, ČHMÚ), pro srovnání hodnota stoletého průtoku (Q100) je 1 810 m3/s. Historická maxima průtoku byla dosažena během povodní v letech 1985 (732 m3/s), 1997 (2 160 m3/s) a 2010 (1 067 m3/s).

Velikost příbřežních těles byla variabilní, největší z nich dosahovalo rozměrů cca 270 × 25 m
a nejmenší cca 40 × 15 m. Všechna tato sedimentární tělesa leží za normálního průtoku nad hladinou řeky a byly v nich pozorovány tři hlavní facie a to štěrkovitá, písčitá a jílovitá. Jemnozrnnější facie tvoří většinou pouze několik cm mocnou vrstvu, která byla uložena pravděpodobně v důsledku poklesu energie proudění po proběhlé povodňové události a jedná se o relativně čerstvě usazený materiál. Granulometrický rozbor, přepočítaný na procentuální zastoupení jednotlivých frakcí (tab. 1), poukázal na dominanci prachovité frakce s podíly od 59,9 do 78,3 %. Podíly písčitých frakcí vykazovaly variabilnější charakter a pohybovaly se od 5,8 do 29,8 %. Z toho většina připadala na velmi jemnozrnný a jemnozrnný písek, částice větší než 0,5 mm nebyly pozorovány. Podíl jílové frakce byl bez výraznějších výkyvů
v rozmezí od 9 do 19,9 %. Celkově lze vzorky klasifikovat jako písčitý prach.

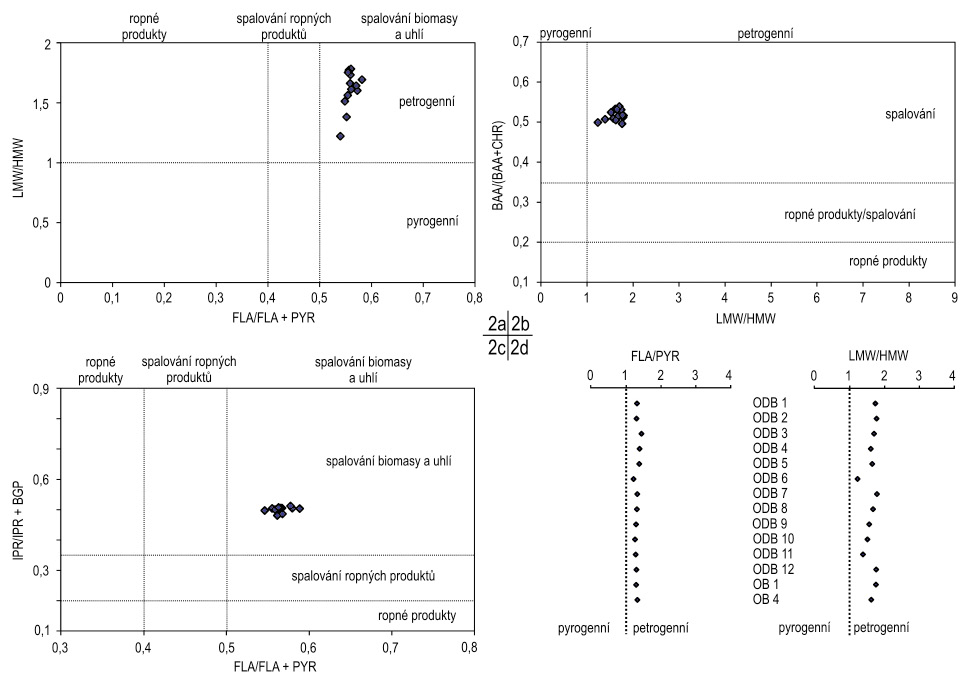

Koncentrace sedmnácti základních homologů PAU [naftalen, acenaftylen, acenaften, fluoren, fenantren, antracen, fluoranten, pyren, benzo(a)antracen, chrysen, benzo(b)fluoranten, benzo(k)fluoranten, benzo(j)fluoranten, benzo(a)pyren, dibenzo(a,h)antracen, benzo(ghi)perylen a indeno(1,2,3-cd)pyren] – (tab. 2), se pohybovala v rozmezí od 6,7 do 78,1 mg/kg s mediánem 19,6 mg/kg. Nejvíce zastoupené homology jsou fluoranten, pyren a benzo(b)fluoranten (E-příloha 1). Diagnostické poměry a diagramy PAU (obr. 2), přestože mají určitá omezení, mohou poskytnout informace o způsobu vzniku, původu nebo charakteru spalované biomasy, resp. fosilních paliv. Každý zdroj emisí PAU je charakteristický vznikem určitých typů sloučenin (Yunker et al. 2002; Tobiszewski a Namiesnik 2012). V této studii byly použity různé poměry a diagnostické diagramy pro přesnější interpretaci. Poměr LMW/HMW (nízkomolekulární/vysokomolekulární PAU) se u vzorků pohyboval v úzkém rozpětí od 1,22 do 1,78. Hodnoty > 1 poukazují na petrogenní původ, zatímco nižší značí pyrogenní původ. Ke stejnému účelu byl použit poměr Fla/Pyr s hodnotami od 1,25 do 1,43 a hodnoty vyšší než jedna opět indikují petrogenní původ. Dále byly použity diagnostické dvouosé diagramy Fla/Fla + Pyr versus LMW/ HMW a LMW/HMW versus BaA/(BaA + Chr).

U perchlorovaných bifenylů bylo stanoveno šest kongenerů (PCB 28, PCB 52, PCB 101, PCB 153, PCB 138 a PCB 180) – (E-příloha 2). Jejich celkové koncentrace (tab. 2) byly vesměs nízké a pohybovaly se od 1 do 47,6 μg/kg s mediánem 11,7 μg/kg. Ovšem některé kongenery (PCB 52, PCB 101 a PCB 153) byly téměř ve všech vzorcích pod mezí stanovitelnosti. DDT (dichlordifenyltrichlorethan) nebyl ve vzorcích zjištěn, pouze jeho metabolity DDD-p,p´ (dichlordifenyldichlorethan) a DDE-p,p´(dichlordifenyldichlorethylen), ovšem v nízkých koncentracích do 7 μg/kg a v některých vzorcích byly oba metabolity pod mezí stanovitelnosti. Na nízké úrovni jsou taktéž koncentrace hexachlorbenzenu (HCB), hodnoty u všech vzorků byly velmi podobné a pohybovaly se v rozmezí od 1,7 do 4,3 μg/kg s mediánem 2,6 μg/kg (tab. 2). Dále byly sledovány vybrané biomarkery, jakožto indikátor přítomnosti fosilní organické hmoty. Hopany (pentacyklické triterpeny) slouží jako biomarkery pro doklad spalování uhlí a jsou také emitovány do prostředí z fosilních paliv. Ve vzorcích (tab. 3) byl nejvíce zastoupen hopan se strukturou H29 17α(H), 21β(H) nor hopan, zatímco koncentrace dalších hopanů byly nižší a klesaly v tomto pořadí: H30 (17aH-21bH) hopan, H31R (22R 17aH-21bH) homo hopan a H31S (22S 17aH-21bH) homo hopan. Poměr S / (S + R) lze použít pro identifikaci původu hopanů, kde S a R označuje prostorovou orientaci molekuly. V našich vzorcích se hodnota tohoto indexu pohybovala v rozmezí od 0,48 po 0,6, přičemž u hodnot 0,35 se uvažuje o původu ze spalování uhlí, zatímco hodnoty okolo 0,6 jsou typické pro ropné produkty a výfukové zplodiny (Seifert a Moldowan 1978; Oros a Simoneit 2000). Ve vzorcích byl detekován v menším množství i 16 α(H)-Phyllocladane, jenž patří mezi tetracyklické diterpeny a jedná se o specifický biomarker přítomnosti uhelné hmoty v sedimentu (Simoneit 2005). Podíly TOC byly variabilní a pohybovaly se od 0,5 do 9,1 % s mediánem 5,1 %. Statisticky významná korelace mezi zrnitostí a obsahem TOC nebyla pozorována, ale byla nalezena mezi TOC a všemi stanovenými terpenoidy (R2 > 0,5).

Diskuze

Příbřežní tělesa jsou ze své podstaty útvary nestálé a náchylné na redistribuci při změně podmínek proudění, což se týká především jemnozrnnějších facií. Zjištěné koncentrace sumy PAU u všech vzorků překračují preventivní hodnotu 1 mg/kg pro zemědělské půdy (vyhláška č. 153/2016 Sb.). Vysoké koncentrace PAU a výsledky diagnostických poměrů ve studovaných vzorcích svědčí o blízkosti zdroje kontaminace. Mnohem vyšší koncentrace PAU (až 243,8 mg/kg) byly nalezeny v sedimentech mrtvého ramene na Loděnici, situovaném uprostřed studované oblasti (Sedláček et al. 2020). Tyto vysoké hodnoty byly naměřeny ve vrstvách s vysokým podílem uhelné hmoty, jenž byly uloženy v 70. letech 20. století, což byla doba intenzivní průmyslové produkce a těžby uhlí v regionu. Do nadloží koncentrace PAU klesaly a v podpovrchových vrstvách byly stabilně okolo 10–15 mg/kg.

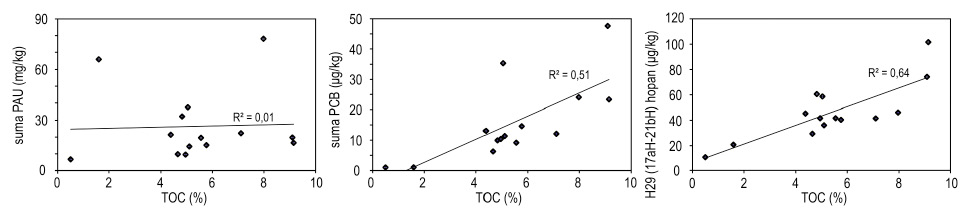

I když je pro ostravskou aglomeraci typická komplexnost zdrojů znečištění (Geršlová a Schwazbauer 2014) a emise látek se rychle promíchávají, ukazují diagnostické poměry u zkoumaných vzorků shodně na petrogenní původ PAU přes přímý vstup do říčního systému z odpadního systému nebo průsaky (Tobiszewski a Namiesnik 2012). Petrogenní PAU se vyskytují v okolí míst zplyňování uhlí, dehtu a zařízení na zpracování ropy. Nedávno byly vysoké hodnoty PAU dokumentovány v Černém příkopu v Ostravě (Janáková et al. 2010). Průkazná sekundární sorpce PAU na uhelnou hmotu nebyla ve studovaných vzorcích pozorována, ačkoliv část vzorků jeví slabou korelaci mezi obsahy PAU a terpenoidy. Tento fakt může být způsoben velmi malými koncentracemi uhelné hmoty v sedimentu. Stereochemická konfigurace na pozici C17 a C21 hopanů je využívána pro určení geologického stáří uhlí. Ve vzorcích byl zastoupen zejména hopan se strukturou H29 17α(H), 21β(H), který je odvozen z černého uhlí (Oros a Simoneit 2000). Lze předpokládat, že část organické hmoty je degradována na CO2, protože příbřežní tělesa jsou vystavena oxidačnímu prostředí. Za podmínek vystavení slunečnímu záření také může docházet k degradaci některých PAU fotooxidací (Wang et al. 2014; Ward et al. 2018). Hodnoty PAU mohou kolísat i v průběhu roku, jak bylo popsáno ve fluviálních sedimentech z povodí řeky Moravy (Nehyba et al. 2010).

Vesměs stopové hodnoty OCP poukazují na skutečnost, že v povodí řeky Odry jsou stále přítomny perzistentní organické polutanty, což je důsledek intenzivní zemědělské a průmyslové produkce v minulých dekádách. Pouze u čtyř vzorků byly zjištěny koncentrace lehce překračující preventivní hodnotu 0,02 mg/kg pro zemědělské půdy (vyhláška č. 153/2016 Sb.). Podobně přítomnost zbytkového množství metabolitů DDT svědčí o jejich původu ze starých ekologických zátěží (Holoubek et al. 2007). Koncentrace DDE byly o něco vyšší oproti DDD, což bylo patrně způsobeno aerobní degradací DDT (Sedláček et al. 2020). HCB, dříve používaný jako fungicid, je v současnosti vedlejší produkt některých chemických povozů, což může být důvod přítomnosti stopových koncentrací v sedimentech (Sedláček et al. 2020). Vyšší koncentrace PCB v řece Odře u Bohumína byly zaznamenány po povodních v roce 1997 (Ministerstvo životního prostředí 2000). Koncentrace HCB a PCB vykazovaly statisticky významnou pozitivní korelaci s TOC, zatímco u PAU nebyla tato korelace prokázána (obr. 3). Všechny studované skupiny polutantů také jeví rozdílnou korelaci se zrnitostí sedimentu. PAU vykazuje pouze slabou korelaci s podílem písčité frakce (R2 = 0,35). Některé studie již dříve prokázaly souvislost vyšších koncentrací PAU v sedimentech s vysokým podílem písčité frakce (Yang et al. 2008) i s ohledem na vyšší podíl uhelného materiálu v písčité frakci (Hofmann et al. 2007; Sedláček et al. 2020). Skupina PCB jeví slabou korelaci taktéž s písčitou frakcí.

Závěr

Obecně lze konstatovat, že riziko kontaminace fluviálních systémů je největší v blízkosti zdrojů znečištění a klesá po proudu, tedy s rostoucí vzdáleností (Ciazela et al. 2018) v důsledku naředění neznečištěným sedimentem. Zvýšené koncentrace PAU ve studovaných vzorcích svědčí o tom, že zdroj se nachází v ostravské aglomeraci. Velkou roli v transportu hraje typ koryta. Přirozené říční systémy nabízí větší množství sedimentačních pastí (jako jsou břežní tělesa a mrtvá ramena) v porovnání s antropogenně upravenými koryty. Zvýšené koncentrace organických polutantů ve studovaných vzorcích proto mohou být důsledkem blízkosti zdroje kontaminace a přirozeného charakteru řeky, jenž dovoluje vytvoření příbřežních sedimentárních těles. Tato studie prokázala, že břežní sedimentární tělesa vodních toků jsou vhodná pro odhad současných koncentrací organických polutantů. Dalším studiem této oblasti a odběrem většího množství vzorků lze získat přesnější výsledky o úrovních kontaminace jednotlivými organickými polutanty, což následně umožnuje interpretovat jejich pravděpodobné zdroje.

Poděkování

Tento výzkum byl finančně podpořen grantem IGA_PrF 2020_031 (Sedimenty jako environmentální archivy). Autoři děkují E. Geršlové a M. Havelcové za cenné připomínky k manuskriptu, které výrazně zkvalitnily finální podobu příspěvku.
