Těžké minerály rozsypových ložisek zlata vázaných na khantaishirský ofiolitový komplex poblíž měst Altaj a Khaliun (jihozápadní Mongolsko)

Abstract

Detailed morphological and chemical studies of heavy minerals from fluvial sediments of two localities in the area of the Khantaishir ophiolitic complex near the Altai and Khaliun towns (Southwestern Mongolia) allowed the interpretation of possible source region for the gold. The heavy mineral spectrum from the sediments near the Altai town is dominated by magnetite (32 %), chromite (27 %), epidote (11 %), apatite (6 %), and clinopyroxene (5 %). We assume that these minerals come from the ultrabasic and basic igneous rocks in the Neoproterozoic Khantaishir ophiolitic complex. The relatively undeformed and three-dimensional shape of gold particles indicate a short distance of their transport. The native gold is rare enclosed in dolomite or quartz, which indicates that potential gold sources are listvenite. The heavy mineral spectrum from the fluvial sediments in the small creek near the Khaliun town is different. The studied sample includes magnetite (31 %), amphibole (19 %), zircon (18 %), pyrite (13 %), apatite (5 %), epidote (4 %), titanite (4 %), clinopyroxene (2 %), monazite (1 %), ilmenite (1 %), garnet (1 %), and barite (0.1 %). Large variations in the mineral composition of heavy mineral spectrum indicate a wide source area which includes basic to intermediate igneous rocks of Cambrian-Ordovician Ikh-Mongol Arc System and medium-grade metamorphic rocks (metapelite). The subspherical rounded shape of the gold particles indicates fluvial transport. In the case of small and geologically simple drainage area as creek near the Altai town, heavy minerals represent a good tool for determination of the origin of placer gold. There is a contrast between the heavy mineral spectrum from the localities near the Altai and Khaliun towns. The shape of gold particles as well as a simple heavy mineral spectrum from sediments near the Altai indicates short transport from the limited draining area (approximately 6 km2). Gold probably originate from the ultramafic rocks (listvenite), according to associated dolomite and simple spectrum of heavy minerals. The origin of gold from the placer deposits near Khalinun remains unclear and most probably could originate from the hydrothermal veins in intermediate or basic igneous rocks (presence of barite associated with abundant pyrite).

Úvod

V průběhu posledních dvaceti let došlo v Mongolsku k výraznému nárůstu nelegální těžby zlata. Dobře patrným projevem této činnosti jsou rozsáhlé pinky a odvaly v okolí mnoha stálých i občasných říčních toků na celé řadě míst Mongolska. Díky této aktivitě se mění morfologie krajiny a často je také ohroženo životní prostředí. Pro geology však tato činnost skýtá možnost detailně prozkoumat zlatonosné vrstvy, které jsou často lokalizovány pouze na bázi říčních sedimentů (bedrock). Tyto vrstvy jsou totiž většinou překryty několika metry klastických sedimentů, které mnohdy žádné zlato neobsahují. Výzkum zlatonosných vrstev může významně přispět k identifikaci primárních zdrojů zlata a umožnuje hlouběji porozumět dynamice transportu fluviálních sedimentů v aridních oblastech. Cílem tohoto příspěvku je srovnat dva geneticky podobné výskyty zlata prostorově svázané s khantaishirským ofiolitovým komplexem. K tomuto účelu bylo využito těžkých minerálů, jejichž morfologie, procentuální zastoupení v sedimentu, stejně tak jako jejich chemické složení mohou pomoci při identifikaci zdrojových hornin zlata (např. Morton, Hallsworth 1994).



Geologie studované oblasti

Neoproterozoický khantaishirský ofiolit poblíž měst Altaj a Khaliun byl interpretován jako sekvence hornin typických pro oceánskou kůru a svrchní plášť. Vystupují zde tělesa harzburgitů, dunitů, pyroxenitů, zvrstvených a izotropních gaber (většinou tholeitických). Jsou zde také bazické žíly (tholeitické a vápenato-alkalické), polštářové lávy a hlubokomořské sedimentární rohovce (Zonenshain, Kuzmin 1978; Matsumoto, Tomurtogoo 2003). Většina těchto hornin je postižena velmi slabou metamorfózou maximálně dosahující facie zelených břidlic. Zmíněný vulkanosedimentární komplex je pak místy intrudován magmatickými horninami souvisejícími s vývojem kambro-ordovického aktivního kontinentálního okraje mikrokontinentu Baydrag (vulkanický oblouk Ikh-Mongol, Janoušek et al. 2018). Dominantními magmatickými horninami jsou amfibol-biotitické tonality až gabra a amfibol-pyroxenické křemenné diority, amfibolická gabra a pyroxenity místy s olivínem. Společně s magmatickými horninami se v této oblasti vyskytují kambro-ordovické slabě metamorfované vulkanosedimentární komplexy (například Narran a Ulaanshand) a deformované silurské až devonské vulkanosedimentární komplexy (Hanžl et al. 2019). Lokálně zde vystupují permské vulkanity a sedimenty. Část studovaného území je také pokrytá mezozoickými a kenozoickými sedimenty (obr. 1; Zabotkin 1988; Matsumoto, Tomurtogoo 2003; Gianola et al. 2019).

Studované vzorky těžkých minerálů pocházejí ze dvou lokalit situovaných v jz. části Mongolska. Jedná se o pozůstatky po neoficiální těžbě zlata jv. od městečka Khaliun (AU1) a j. od města Altaj (AU5).

Lokalita, odkud pochází vzorek AU1 (45°49‘04.6“N; 96°26‘12.2“E), je situována na úpatí horského hřbetu jv. od městečka Khaliun. Zmíněný horský hřbet je budován neoproterozoickými serpentinity, chloritickými břidlicemi, vápenci a zelenými břidlicemi. Lokálně zde vystupují sedimenty významnějšího říčního toku, který dnes protéká vedlejším údolím. Tento tok drénuje území o rozloze několika desítek km2 tvořené ultramafickými horninami a kambro-ordovickými vyvřelými a metamorfovanými horninami. Těžba probíhala v korytech občasných drobných toků transportujících materiál z blízkého horského hřbetu a staré říční terasy ve výšce několik desítek metrů nad dnešní úrovní toku výše zmíněné řeky.

Lokalita u města Altaj (AU5) je situována v říčních sedimentech na s. úbočí horského hřbetu (46°15‘46.7“N 96°25‘00.8“E), který je budován hlavně serpentinity, gabry, bazalty a vápenci. V malém množství jsou zastoupeny slabě metamorfované břidlice a tufity. Poblíž studované lokality, také vystupují metamorfované horniny (hlavně ruly méně amfibolity) náležející k mikrokontinentu Dzabkhan. Tento tok také eroduje starší výplavové kužely.



Metodika

Těžké minerály byly získány rýžováním. Materiál byl nejprve zbaven hrubší frakce (valounů nad 2 cm) a vodou se odkalila nejjemnější frakce (jíl a prach). Lehký písčitý podíl byl odstraněn pomocí rýžovací pánve. Těžký podíl byl zabalen a odeslán do České republiky k dalšímu zpracování. V laboratoři byla zpracována celá těžká frakce, získaná z 15 (AU5) a 22 (AU1) kg sedimentu. Asociace dvou vzorků těžkých minerálů byly studovány pomocí binokulárního mikroskopu Nikon SMZ 1500. Jednotlivé minerály jsou určeny na základě tvaru, barvy, štěpnosti a dalších optických vlastností (např. index lomu ve vodní imerzi v polarizovaném světle, Rost 1956). V každém vzorku bylo vyhodnoceno 300 minerálních zrn (tab. 1). Pro určení podílu magnetitu byl použit permanentní magnet.

Chemické složení vybraných minerálů bylo analyzováno pomocí elektronové mikrosondy Cameca SX-100 (operátor P. Gadas) na Pracovišti elektronové mikroskopie a mikroanalýzy (Společné pracoviště Ústavu geologických věd PřF MU a České geologické služby). Měření probíhalo ve vlnově disperzním módu za následujících podmínek: urychlovací napětí 15 kV, průměr elektronového svazku 5 μm, proud 30 nA, načítací čas 20 sekund. Jako standardu bylo užito (Ka X-ray linie): augit (Si, Mg), ortoklas (K), jadeit (Na), chromit (Cr), almandin (Al), andradit (Fe, Ca), rodonit (Mn), TiO (Ti). Krystalochemický vzorec amfibolu byl v souladu s platnou klasifikací Hawthorna et al. (2012) normalizován metodami Si–Ca&Li = 15 a Si–Mg&Li = 13. Krystalochemický vzorec epidotu byl vypočten na 12,5 aniontů, ilmenit na 6 kyslíků, spinelidy na 4 kyslíky a pyroxeny na 6 kyslíků přičemž Fe3+ bylo dopočteno podle Droopa (1987). Minerály byly přepočteny programem Microsoft Excel. Reprezentativní chemické složení pyroxenu a epidotu je uvedeno v tabulkách 2 a 3. Ostatní výsledky jsou k dispozici v elektronické příloze. Analýzy zlata nebyly provedeny, protože došlo při přípravě vzorku (broušení) ke ztrátě klastů zlata v obou vzorcích.



Charakter sedimentů

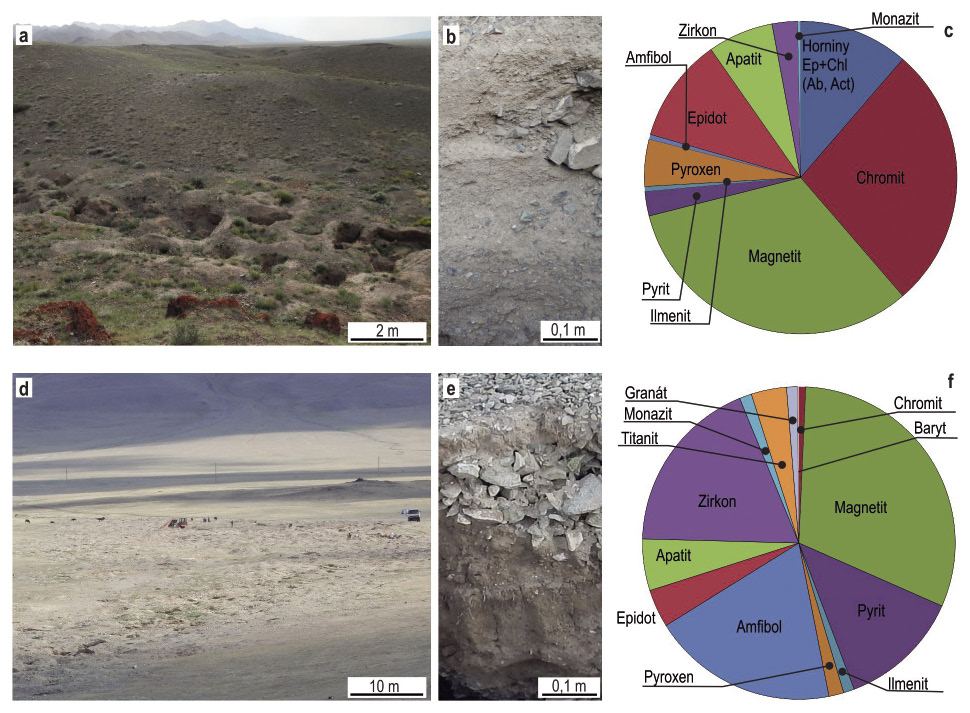

Písčitý sediment z lokality AU1 (obr. 2a) obsahuje často větší ostrohranné až slabě zaoblené klasty štěrkové frakce (až 20 cm, obr. 2b), které svým petrografickým složením odpovídají bazickým vulkanickým a plutonickým horninám. Tyto horniny jsou z petrografického hlediska velmi podobné vyvřelým horninám v nejbližším okolí lokality. Místy jsou však také přítomny dobře opracované křemenné valounky o velikosti až 3 cm. Špatně vytříděná písčitá matrix obsahuje vždy nad 10 hm. % prachovité příměsi (obr. 2b). Vzorek o hmotnosti 22 kg byl odebrán přímo na skalním podloží v hloubce 1,2 m.

Sedimenty na lokalitě AU5 (obr. 2d) obsahují špatně vytříděné písčité a štěrkovité polohy (mocnost do 25 cm), které se místy střídají s polohami prachovité hlíny (obr. 2e). Bohužel se na celém ložisku nepodařilo nalézt profil, který by nebyl postižen antropogenní činností, proto je v horní části profilu velké množství velkých horninových úlomků, které pocházejí ze dna sondy (obr. 2e). Dominantní jsou písky a štěrky s vysokým obsahem prachovité komponenty nebo písčité štěrky. Mezi ostrohrannými klasty štěrku dominují ultrabazické a bazické vyvřelé horniny. Méně jsou zastoupeny slabě zaoblené vápence. Vzorek o hmotnosti 15 kg byl odebrán přímo ze stěny sondy v hloubce 1,5 m (z písčité polohy těsně nad štěrky).



Asociace těžkých minerálů a morfologie zlata

Obsahy zlata jsou v obou vzorcích malé a nepřesahují 0,3 %. Oba studované vzorky se výrazně liší v zastoupení průsvitných těžkých minerálů (obr. 2c, f) a obsahují významné zastoupení opakních minerálů (tab. 1) jako je magnetit (31 a 32 %), chromit (1 a 27 %), pyrit (3 a 13 %) a ilmenit (kolem 1 %).

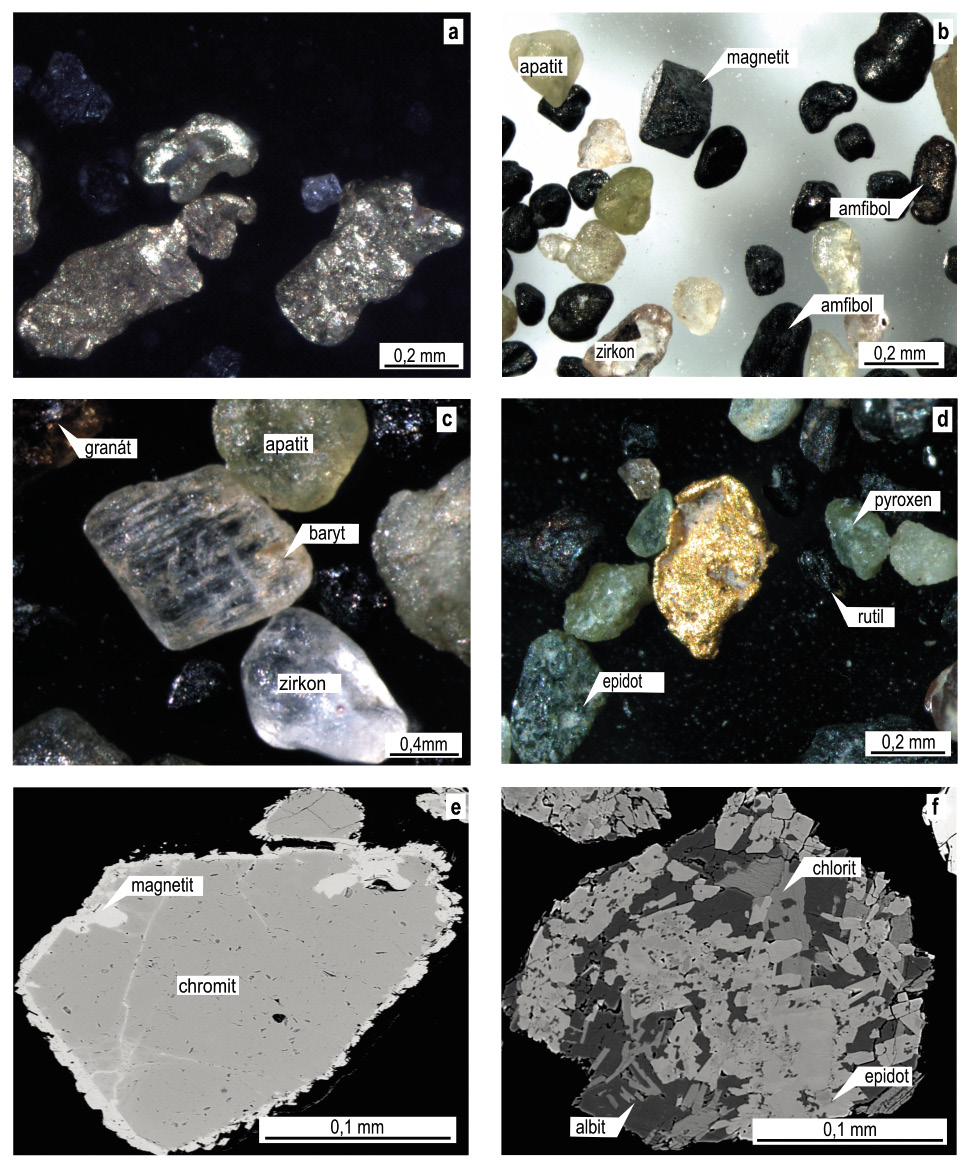

Vzorek AU1 obsahuje zaoblené klasty zlata (obr. 3a), které nesou známky delšího fluviálního transportu. Ve vzorku bylo nalezeno 6 klastů zlata z nichž největší měl délku zhruba 1 mm a nejmenší 0,5 mm. Většina zrn zlata je slabě až středně zaoblená, elipsoidového až doutníkovitého tvaru (částečně nebo úplně srolované) a na povrchu poškrábaná. Zrna magnetitu a ilmenitu nesou známky pouze slabého opracování a bývají většinou omezena krystalovými plochami. Průsvitné těžké minerály (tab. 1) jsou reprezentovány hlavně polozaoblenými až zaoblenými klasty amfibolu (obr. 3b, 19 %) a ostrohrannými až zaoblenými zirkony (obr. 3b–c, 18 %). Relativně hojné jsou také polozaoblené až zaoblené klasty epidotu, apatitu a titanitu. V malém množství jsou přítomny polozaoblené pyroxeny, granáty a destičkovité krystaly barytu (obr. 3c).

Vzorek AU5 obsahuje plíšky zlata, které jsou minimálně postiženy transportem. Ve vzorku bylo nalezeno 7 drobných klastů zlata, z nichž největší měl délku 0,5 mm a nejmenší 0,2 mm. Nepravidelné, někdy oválné plíšky, mají na povrchu výčnělky a zbytky krystalových tvarů (obr. 3d). Některé plíšky jsou na okrajích ohnuté (částečně srolované okraje), avšak nebyla nalezena žádná zcela srolovaná zrna. Některé plíšky jsou uzavřeny do jemně zrnitého dolomitu a vzácně také do mléčně bílého křemene. V asociaci těžkých minerálů naprosto dominují minerály bez známek opracování fluviálním transportem. Zejména chromity (obr. 3e) a magnetity si zachovávají svůj původní krystalový tvar. Průsvitné těžké minerály (tab. 1) jsou reprezentovány hlavně krystaly epidotů a pyroxenů, které bývají pouze někdy slabě zakulacené (obr. 3d). Zirkony, apatity a rutily jsou poměrně vzácné a bývají slabě zakulacené. Hojné jsou drobné agregáty zrn, mezi nimiž obvykle dominuje epidot. Obvykle se jedná o drobné ostrohranné až polozaoblené úlomky zelených břidlic, které se skládají z minerálů epidotové skupiny, chloritu, amfibolu a někdy také albitu.

Diskuze

Variabilita v chemickém složení těžkých minerálů a jejich původ

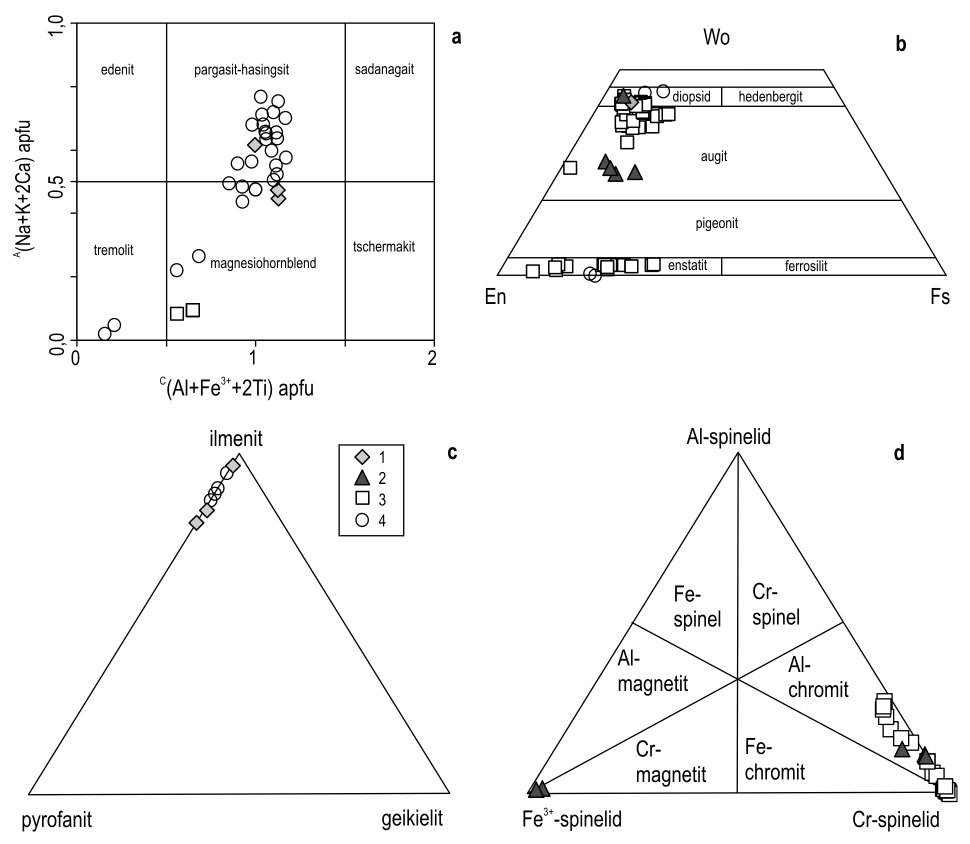

Ve vzorku z lokality poblíž města Khaliun (AU1) jsou výrazně zastoupena polozaoblená sloupcovitá zrna amfibolu, který má homogenní složení odpovídající podle klasifikace magnesiohornblendu až pargasitu (obr. 4a, podle klasifikace Hawthorna et al. 2012). Chemické složení těchto amfibolů dobře souhlasí se složením amfibolů v horninách vulkanického oblouku Ikh-Mongol (Janoušek et al. 2018) a liší se od publikovaných dat z bazických hornin khantaishirského ofiolitového komplexu (Gianola et al. 2019). Vzácně se vyskytují slabě opracovaná štěpná zrna diopsidu (Fe/Fe+Mg = 0,13; tab. 2). Chemické složení tohoto pyroxenu (obr. 4b) je podobné chemickému složení klinopyroxenů z hornin vulkanického oblouku Ikh-Mongol (Janoušek et al. 2018) a khantaischirského ofiolitového komplexu (Matsumoto, Tomurtogoo 2003; Gianola et al. 2019). Ve vzorku AU1 byly analyzovány ilmenity, které obsahují velmi nízké obsahy Mn (obr. 4c, obsahy pyrophanitové komponenty se pohybují v rozmezí 4–20 hm. %). Takové složení je typické pro bazické horniny (Nayak, Mohapatra 1998) nebo metapelity (Abu El-Enen et al. 2003). Stejné složení mají také ilmenity z magmatických hornin vulkanický oblouk Ikh-Mongol (obr. 4c, nepublikovaná data autora DB). Chemické složení minerálů epidotové skupiny (tab. 3) leží mezi epidotem a klinozoisitem (Fe3+/(Fe3++Al) = 0,17). Poměrně hojné jsou v tomto vzorků polozaoblené klasty titanitů, které se makroskopicky podobají titanitům v granitoidů vulkanického oblouku Ikh-Mongol (Janoušek et al. 2018). Titanity jsou navíc časté v celé řadě metamorfovaných hornin. Studované klasty titanitu mají nízké obsahy Fe (celkové FeO se pohybuje v rozmezí 1,6–1,7 hm. %) a Al (celkové Al2O3 se pohybuje v rozmezí 1,4–1,5 hm. %). Oválná zrna monazitů mají homogenní složení s obsahem ThO2 v rozmezí 5,8 až 12,9 hm. % a s obsahem SiO2 do 2,7 hm. %. Monazity o tomto složení jsou běžné v granitických horninách a metapelitech (Foerster 1998). Vzácně se vyskytují drobné krystalky barytu, které pravděpodobně indikují přítomnost hydrotermálních žil ve zdrojové oblasti. Slabě opracovaná zrna zirkonů mají nízké obsahy HfO2 (1,0–1,5 hm. %) a velmi nízké obsahu U a Th (ThO2 maximálně 0,08 hm. %). Zirkony o tomto složení mohou pocházet z kyselých nebo z bazických hornin (Breiter et al. 2006; Belousova et al. 2002). Zirkon se běžně vyskytuje v komplexu hornin vulkanického oblouku Ikh-Mongol (Janoušek et al. 2018).

Ve vzorku AU5 byla analyzována krystalově omezená zrna chromitu (obr. 4d) a magnetitu. Tyto minerály můžeme texturně rozdělit do několika skupin: (a) homogenní chromity, (b) jádro tvořené chromitem je lemováno ferrichromitem (chromit s obsahem Fe3+ v rozmezí 0,5–1,0 apfu) nebo magnetitem, (c) magnetit s odmíšeninami ilmenitu nebo rutilu, (d) homogenní magnetit. Chemické složení chromitu poměrně dobře odpovídá chemickému složení spinelidů, které byly popsány z khantaishirského ofiolitového komplexu (Matsumoto, Tomurtogoo 2003; Gianola et al. 2019). Magnetity mohou pocházet z ultrabazických nebo z bazických hornin. Vzácně se zde také objevují polozaoblená až ostrohranná zrna ilmenitu, která však nebyla analyzována. Byly zjištěny blíže neurčené Fe-Ni sulfidy a hojný sekundárně alterovaný pyrit (limonitizace). Často se vyskytují polozaoblená štěpná zrna klinopyroxenu (Fe/Fe+Mg = 0,08–0,23, Ca = 0,94–0,49 apfu). Chemické složení jednoho analyzovaného zrna diopsidu odpovídá chemickému složení klinopyroxenů z khantaishirského ofiolitového komplexu (Matsumoto, Tomurtogoo 2003; Gianola et al. 2019). Dominantní klinopyroxeny (tab. 2) odpovídají augitu, který patrně pochází z vulkanických hornin, vyskytujících se jako ostrohranné klasty ve štěrkovitých polohách na popisované lokalitě. Běžná jsou polozaoblená až poloostrohranná zrna minerálů epidotové skupiny (Fe3+/(Fe3++Al) = 0,13–0,24; tab. 3).



Zdrojové oblasti studovaných sedimentů

Na základě zjištěných asociací těžkých minerálů můžeme interpretovat možné zdrojové oblasti studovaných sedimentů. Lokalita AU1 je situována na drobném občasném toku, jehož snosová oblast nepřesahuje 1 km2. Ve zmíněné oblasti dominantně vystupují bazické vulkanické a ultrabazické plutonické horniny. Tato skutečnost neodpovídá zjištěnému spektru těžkých minerálů. Popisovaný tok však také drénuje oblast s výskytem starších fluviálních sedimentů. Řeka, která usadila zmíněné sedimenty, se nachází ve vedlejším údolí a má poměrně rozsáhlé povodí situované jv. od popisované lokality. V tomto povodí vystupují různé typy neoproterozoických až kambrických metasedimentů (svory, fylity, metapískovce), kambrické sedimenty a vulkanity, plutonické horniny vulkanického oblouku Ikh-Mongol a permské vulkanity (obr. 1). Horniny vystupující v povodí řeky mohly poskytnout celou asociaci těžkých minerálů ve studovaném vzorku. Tento názor je také v dobrém souladu s relativně velkým stupněm fluviálního opracování zlata (obr. 4a) a variabilním stupněm opracování ostatních těžkých minerálů. Baryt stejně tak jako vysoké zastoupení pyritu, naznačuje přítomnost hydrotermálních žil, z nichž by mohlo pocházet také zlato. Nicméně přímé důkazy, které by umožnily identifikovat původ zlata, však chybí.

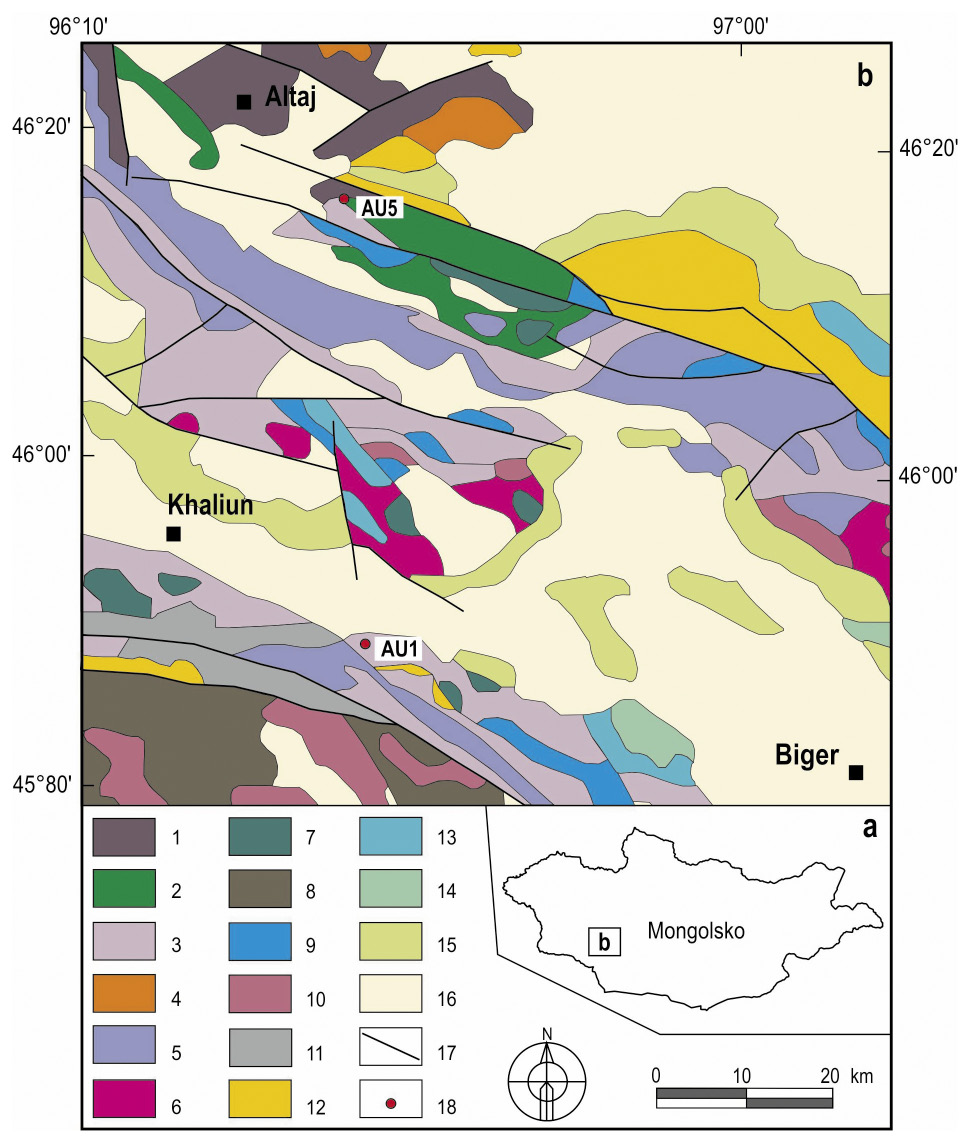

V případě lokality AU5 je snosová oblast podle satelitního snímku situována hlavně jv. od studované lokality (celkový plocha kolem 6 km2). V této oblasti dominují ultrabazické horniny khantaishirského ofiolitového komplexu (Gibsher et al. 2001; obr. 1). Podle terénního průzkumu se zde hojně vyskytují neoproterozoické vulkanity a vápence. Spektrum těžkých minerálů tedy odpovídá geologické situaci snosové oblasti, která je situována 4–5 km j. až jv. od studované lokality. Charakter sedimentů (petrografické složení a opracování klastů) naznačuje krátký transport přívalovými dešti. Morfologie zlata (obr. 4d) jednoznačně potvrdila krátký transport a vazbu zlata s dolomitem a křemenem, což jsou typické minerály, které provázejí zlato z hydrotermálně alterovaných ultrabazických hornin. Typickým nositelem zlata bývá listvenit, což je hornina složená hlavně z karbonátů a sekundárních fylosilikátů jako je mastek a minerálů serpentinové skupiny. Listvenit vzniká metasomatickou přeměnou ultrabazických hornin (např. Hansen et al. 2005) a běžně obsahuje karbonátové a křemenné žilky (Matter, Kelemen 2009).



Závěry

Dvě studované lokality rozsypového zlata prostorově svázané s khantaishirským ofiolitovým komplexem poskytly spektra těžkých minerálů navzájem odlišného složení. Identifikace zdrojových hornin pro tyto těžké minerály přispěla k určení původu zlata.

Lokalita situovaná jv. od městečka Khaliun (vzorky AU1) obsahuje sedimenty, které se vyskytují v blízkém okolí (magnetit, pyroxen). Avšak těžké minerály jako granát, ilmenit, titanit patrně pocházejí ze vzdálenějších zdrojů. Předpokládáme, že občasné toky v této oblasti erodovaly starší říční sedimenty uložené řekou, která dnes teče ve vedlejším údolí. To je v poměrně v dobrém souladu se zjištěným spektrem těžkých minerálů. Vedle sebe zde koexistují slabě až silně opracované těžké minerály typické pro plutonické horniny vulkanického oblouku (amfibol, ilmenit, titanit) a intenzivně metamorfované vulkanosedimentární komplexy a kyselé vyvřeliny (granát, zirkon, monazit). Klasty zlata nesou známky opracování ve fluviálním prostředí.

Lokalita u města Altaj (AU5) je situována na sedimentech, které vznikly činností občasných toků drénujících horský hřbet, budovaný převážně ofiolitovým komplexem (hlavně ultrabazickými horninami a bazickými vulkanity). Nízké zaoblení klastů, stejně tak jako dominance drobných úlomků bazických a ultrabazických hornin z blízkého okolí, naznačují krátký transport sedimentárního materiálu (na základě geologické mapy a satelitních snímků odhadujeme plochu snosové oblasti na 6 km2). Ve spektru těžkých minerálů dominují špatně opracovaná zrna, která pravděpodobně pocházejí z bazických a ultrabazických hornin khantaishirského ofiolitového komplexu (magnetity, chromity, pyroxeny, epidoty). Také zlato nenese známky opracování nebo je málo opracované (ohnuté okraje). Mezi těžkými minerály se poměrně často vyskytují drobné úlomky bazických slabě metamorfovaných hornin bohatých epidotem.

Studované vzorky jsou dobrým příkladem sedimentů transportovaných občasnými toky v aridních oblastech. Většina klastického materiálu transportovaného občasnými toky je málo opracovaná. Klasty hornin pocházejí ze vzdálenosti, která nepřesahuje deset kilometrů. Tomu odpovídá i stupeň opracování a variabilita těžkých minerálů. V aridních oblastech existují také stálé toky, které transportují dobře opracované klasty na vzdálenosti mnoha desítek kilometrů. Tyto dobře vytříděné klastické sedimenty pak mohou být později redeponovány lokálními občasnými toky.



Poděkování

Předložená práce vznikla za finanční podpory projektů České geologické služby číslo 321180 („Základní geologické mapování, které je součástí DKRVO/ČGS (2018–2022)“). Autoři děkují T. Sidorinové a J. Večeřovi za cenné připomínky k manuskriptu.
