Reflexně seismický výzkum pozdně kenozoické zlomové tektoniky na vybraných lokalitách hornomoravského úvalu

Abstract

We measured shallow reflection seismic profiles across the assumed faults in the Late Cenozoic (Pliocene–Holocene) Upper Morava Basin (UMB). The faults in the UMB are indicated by horst-and-graben morphology, differential thickness of Pliocene and Quaternary siliciclastic sediments, considerable gravity gradients a present-day seismicity. Four seismic lines, 380 to 860 m long (fixed geophone spread) were designed to cross the assumed faults at three sites, Mezice, Drahlov and Výšovice. The data were acquired by 24-channel ABEM Terraloc Mk-8 seismic system with PEG-40 accelerated weight drop source and processed by Sandmaier ReflexW and Halliburton Landmark ProMax® seismic processing software. The processing included application of filters (DC shift, scaled windowgain, bandpass frequency and muting), stacking using normal moveout constant velocity stack, additional application of subtrack-mean (dewow) filter, topographic correction and low velocity layer static correction. Distinct reflectors were detected up to 400 ms TWT, which corresponds to maximum depth of 280 and 350 m at 1 400 and 1 750 km.s-1 velocities, respectively. The observed reflection patterns were classified into three seismic facies, which were interpreted as crystalline rocks (Brunovistulicum) and/or well consolidated Paleozoic sedimentary rocks (SF1), unconsolidated Quaternary siliciclastic sediments (SF2) and semi-consolidated Neogene clays (SF3) based on the cores drilled in their close vicinity. Distinct faults were observed at the Drahlov and Výšovice 2 profile, which coincided with the observed topographic steps between the horsts and grabens. Presence of the fault at the Drahlov profile separating the Hněvotín Horst from the Lutín Graben was demonstrated by independent electrical resistivity tomography profile. On the other hand, another topographic step at the Mezice profile, between the Hněvotín Horst and Olomouc Graben, does not correspond to any seismic indication of a fault. The reflection seismics proved to be useful and relatively low-cost method to visualize the shallow subsurface geology in the Upper Morava Basin.

Úvod

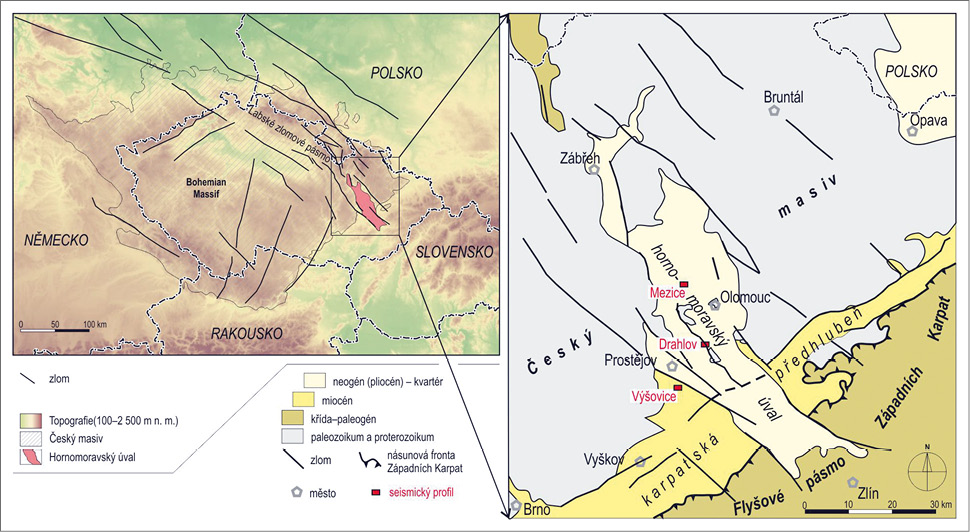

Hornomoravský úval je hrásťově-příkopovou strukturou, která se vytvořila na rozhraní Českého masivu a vnějších Západních Karpat v pozdním miocénu a dnes reprezentuje v podstatě jedinou dlouhodobě aktivní sedimentační pánev na povrchu Českého masivu. Tektonický původ pánve je naznačen řadou indicií, ke kterým patří výrazná morfologie (protáhlá příkopová propadlina omezená strukturními svahy ve směru SZ–JV), strmé tíhové gradienty podél linií ve stejném směru a diferenciální subsidence vyplývající z vrtných dat uvnitř pánve a z výchozů paleozoických hornin na jejím okraji (Dudek 1980; Špaček et al. 2015). Pánev hornomoravského úvalu (obr. 1) se přirozeně štěpí do několika liniových depocenter (mohelnická brázda, olomoucký příkop nebo hornomoravský úval s. s., lutínský příkop, prostějovský příkop), ve kterých jsou dokumentovány dobře datované sedimenty pliocénu, svrchního pleistocénu a holocénu (Zeman et al. 1980; Čtyroký 1995; Zapletal 2005; Novák et al. 2017; Bábek et al. 2018) o úhrnné mocnosti až 300 m (Růžička 1989). Tato depocentra jsou oddělena hrásťovými strukturami (hněvotínská a třebčínská elevace), ve kterých na povrch vychází starší horniny miocénu, paleozoika a dokonce krystalinické horniny brunovistulika (Dudek 1980; Zapletal 1985). Pozdně pleistocenní zlomová aktivita pánve byla dokumentována na základě OSL datování pretektonických spraší na kosířském zlomu (Špaček et al. 2017). Pánev zůstává tektonicky aktivní i v recentu, jak indikují ohniska monitorovaných zemětřesení, která se shlukují podél známých geologických rozhraní (např. temenický zlom na sv. okraji pánve, v širším okolí pak klepáčovský nebo bělský zlom).

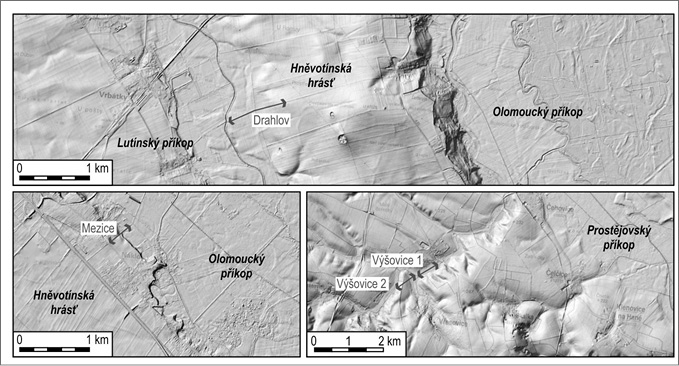

Geomorfologie hornomoravského úvalu tak do značné míry odráží podpovrchovou tektonickou stavbu např. na zmíněných seismogenních zlomech. Modelace území je však zčásti ovlivněna erozní činností řeky Moravy v lokálních erozních bázích definovaných spádovou křivkou řeky. Ta se projevuje především boční erozí meandrů na okrajích meandrového pásu Moravy (obr. 2). Výrazné liniové topografické skoky, které jsou typické pro hornomoravský úval, tak mohou indikovat tektonické zlomy nebo jen okraje meandrových pásů. Cílem této práce je ověření původu topografických rozhraní uvnitř hornomoravského úvalu pomocí pozemní mělké reflexní seismiky, která se jeví jako perspektivní geofyzikální metoda pro cílové hloubky 50 až 200 m.



Metodika

Reflexně seismické profilování bylo realizováno na 3 liniích (Mezice, Drahlov a Výšovice) s délkou roztažení geofonů (která zhruba odpovídá délce profilu) 0,37, 0,92 a 1,10 km. K měření byl použit 24-kanálový seismograf Terraloc Mk-8 (ABEM Instruments, Švédsko) se zabudovaným softwarem SeisTW. Vzorkovací interval byl během měření nastaven na 100 μs, počet vzorků byl 16 384 a čas přijmu 1 638,4 ms. Reflexní seismické měření bylo prováděno v segmentech o délce 92 m. V každém segmentu bylo uspořádáno 24 jednosložkových vertikálních geofonů SM-4B s pravidelnou roztečí 4 m, tj., 1. geofon na 0 m, 2. geofon na 4 m, 24. geofon na 92 m segmentu. Jako zdroj seismických vln bylo použito akcelerované závaží PEG-40 („Propelled Energy Generator“, RT Clark, OK, USA) tažené na závěsném vozíku za osobním automobilem. Závaží o hmotnosti 40 kg je při pádu na kovovou desku urychleno pomocí elastomerového pásu. Pro každý segment bylo provedeno 14 odpalů s pravidelnou roztečí 8 m, které byly umístěny v relativní vzdálenosti 90 m (1. odpal) až 194 m (14. odpal) od bodu 0 každého segmentu. Z tohoto geometrického uspořádání plyne, že výsledný seskupený profil (stack) v každém segmentu obsahuje celkem 50 společných reflexních bodů (common depth points, CDP) s roztečí 2 m. V každém odpalovém místě bylo sečteno (stacking) 4 až 7 odpalů pro posílení poměru signál/šum. Za jeden den je možné v týmu 3 operátorů naměřit typicky 4 až 5 segmentů. Celkem bylo na 4 profilech (Mezice, Drahlov, Výšovice 1 a Výšovice 2 naměřeno 25 segmentů (tab. 1), což obnáší cca 5 dnů terénních prací. Lokalizace profilů jsou uvedeny v tabulce 1.

Naměřená data na profilu Výšovice byla zpracována v programu ReflexW (Sandmeier Inc., Německo); data na profilech Drahlov a Mezice byla zprácována v programu SeisSpace® ProMax® (Halliburton Landmark). Hrubá data z profilů byla nejprve filtrována pomocí DC shift, scaled windowgain, bandpass frequency a muting/surgical muting filtrů s cílem odstranit stejnosměrný proudový šum přístroje, zesílit signál, normalizovat signál na vzdálenost od zdroje, odstranit nežádoucí frekvence a odstranit povrchové (groundroll), přímé a lomené vlny (direct / refracted wave). Výsledné profily byly seskupeny (stacking) s použitím funkce pro kinematickou korekci s konstantní rychlostí (NMO constant velocity stack). Tyto rychlosti byly opakovaným testováním empiricky vyhodnoceny jako nejvhodnější pro správné seskupení stop. Seskupené profily byly dodatečně upraveny pomocí subtrack-mean (dewow) filtru. Ve výsledných profilech byla provedena topografická korekce. Na profilu Drahlov a Mezice byla provedena statická korekce na přípovrchovou nízkorychlostní vrstvu (low velocity layer static correction).



Výsledky a diskuze

Seismické facie

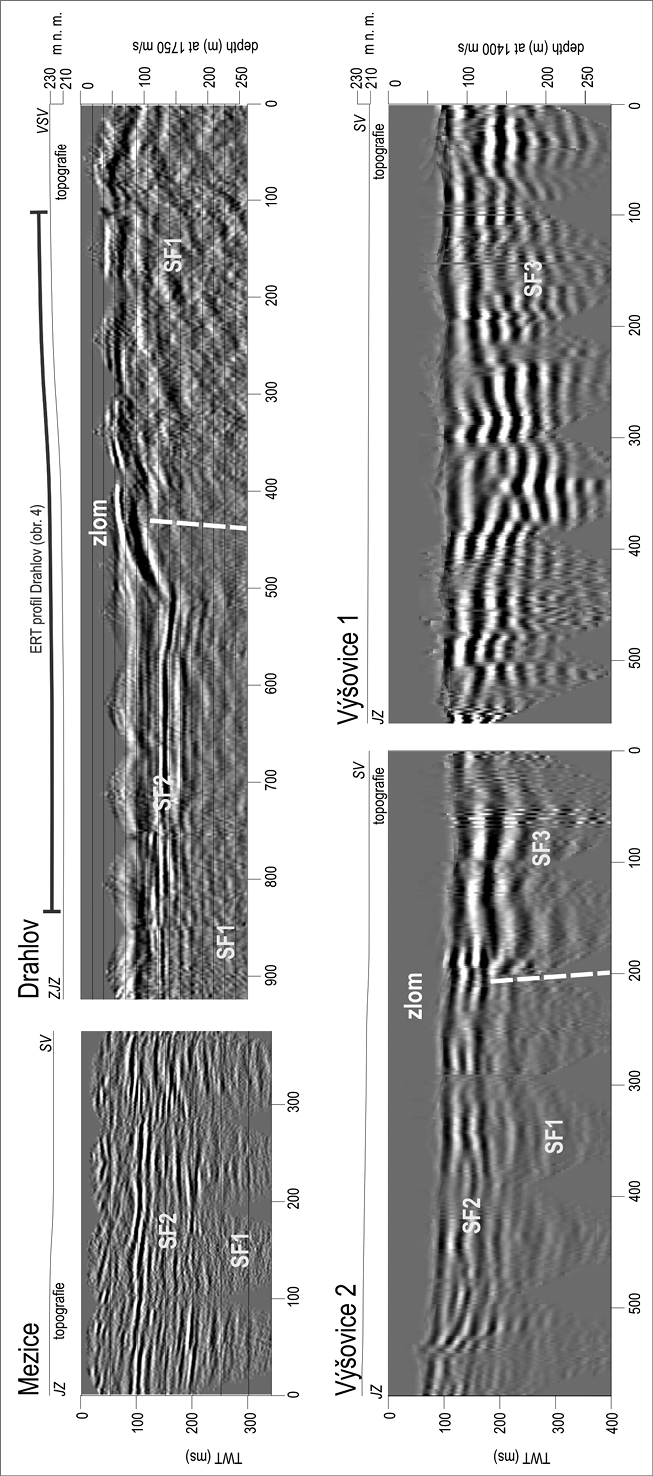

Ve všech měřených profilech byly zastiženy zřetelné odrazy, které umožňují geologické intepretace. Signál reflexů je dobře patrný až do dvoucestné doby návratu (TWT) cca 400 ms (profil Výšovice). Rychlostní analýzou provedenou během kinematických korekcí byly identifikovány seismické rychlosti v rozmezí 1 400 m/s (Výšovice 1 a 2) až 1 750 m/s (Drahlov a Mezice), které pro TWT 400 ms indikují přibližný hloubkový dosah 280 až 350 m pod povrchem. Na základě přítomnosti/nepřítomnosti odrazů, geometrie reflektorů (laterální kontinuita, úklon, zakřivení) a amplitudy odrazu (cf. McQuillin et al. 1979; Eberli et al. 2004) byly v měřených profilech identifikovány seismické facie SF1–SF3 (obr. 3).

SF1 zahrnuje chaoticky uspořádané, laterálně neprůběžné reflektory; případně reflektory zcela chybějící v doménách, které jsou pro seismické vlny transparentní. Tato facie byla zastižena na profilu Drahlov v metráži 0–380 m v úrovních dvoucestné doby návratu (TWT) 120 až > 280 ms, na témže profilu v metráži cca 760–900 m v úrovních TWT 200 až > 280 ms. Na profilu Mezice je tato facie zastižena po celé délce v úrovních TWT > 250 ms. SF1 lze dále pozorovat na profilu Výšovice 2 v metráži 250–600 m v úrovních TWT > 200 ms.

Facie SF2 zahrnuje dobře omezené, laterálně kontinuální horizontální a subhorizontální reflektory s vysokou amplitudou a relativně krátkou vlnovou délkou. Tato facie byla zastižena na profilu Drahlov v metráži ~500 až 900 m v úrovni TWT 120–220 ms, na profilu Mezice v celé délce profilu v úrovni TWT ~80–250 ms, a na profilu Výšovice 2 v metráži 250–600 m v úrovni TWT 100–200 ms.

Facie SF3 sestává z dobře omezených, laterálně kontinuálních subhorizontálních reflexů s vysokou amplitudou, ale přibližně dvojnásobnou vlnovou délkou než SF2. Reflexy mají místy mírné úklony, naznačují místy progradační geometrie a možnou existenci paleokoryt. SF3 byla zastižena pouze na profilu Výšovice 1 (v celé délce) a Výšovice 2 (metráž 0–250 m) v úrovních TWT 100–~400 ms.

Geologická interpretace

Na profilu Drahlov bylo zaznamenáno významné rozhraní v metráži cca 400–450 m, kde se laterálně mění seismické facie z SF1 ve vsv. části do SF2 v zjz. části profilu. Toto geofyzikální rozhraní odpovídá topografickému gradientu od cca 230 m n. m. (VSV) do 209 m n. m. (ZJZ). Tento morfologický skok představuje rozhraní mezi hněvotínskou hrástí a lutínským příkopem. Nalezené geofyzikální rozhraní tak můžeme interpretovat jako poklesový zlom, na kterém je lutínský příkop zakleslý. Facii SF2 zde interpretujeme jako pliocenní a kvartérní sedimenty lutínského příkopu, které byly ověřeny například vrtem 2220-B (~1,4 km jz. od konce profilu) (Gilíková et al. 2015) a vrtem Hrdibořice HR1 (Novotný 2013; Novák et al. 2017). Naopak ve hněvotínské hrásti vystupují na povrch granity a granodiority brunovistulika, ověřené na výchozech (Drahlov, cca 1 km jv. od profilu) a ve vrtu 2220-D (~2 km j. od počátku profilu) (Jankovský et al., 2015), a devonské dolomity (Bystročice, cca 5 km ssv. od profilu).

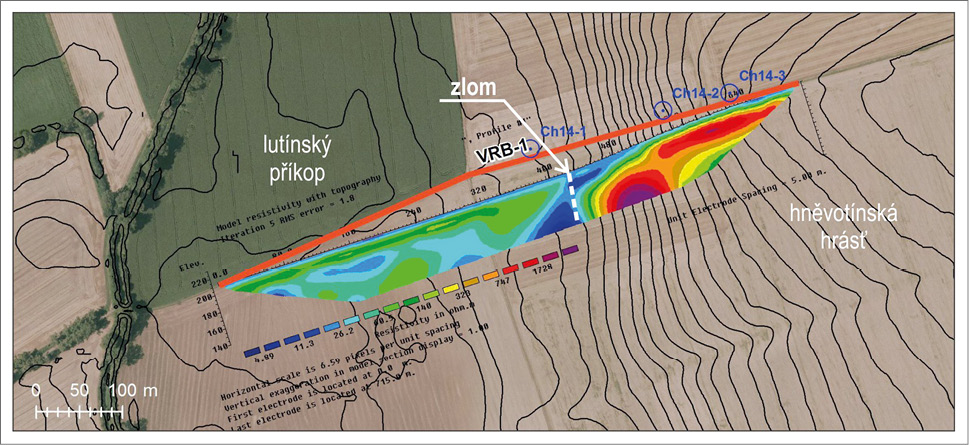

Podél linie Drahlov byl změřen profil metodou elektrické odporové tomografie (ERT) (Špaček et al., nepublikovaná data), který ukazuje výrazné odporové rozhraní v metráži cca 400 m (obr. 4), tedy zhruba ve stejném místě, kde se projevuje zlomová tektonika na seismickém profilu. Ve vyzdviženém bloku hněvotínské hrásti byly zaznamenány měrné odpory v rozsahu ~300 až ~2 000 Ω.m (krystalinické horniny, paleozoické sedimentární horniny?), zatímco v zakleslém bloku lutínského příkopu se rezistivity pohybují v rozmezí ~15 až ~200 Ω.m (pliocenní–kvartérní nezpevněné klastické sedimenty). Oba bloky jsou odděleny výraznou vodivou zónou s měrnými odpory ~5 až ~20 Ω.m, kterou interpretujeme jako zlom.

Podobné tektonické rozhraní je patrné na profilu Výšovice 2 v metráži cca 250 m, na kterém laterálně přecházejí facie SF2 + SF1 (JZ) do facie SF3 (SV), které pak pokračují k SV podél celého profilu Výšovice 1. Cca 500 m s. od profilu Výšovice 1 je situován vrt č. II (GDO 656625), který provrtal 13,5 m kvartérních sedimentů a pod nimi neogenní jíly až do hloubky 149 m. Další vrt HV-1 (GDO 434598) zastihující 75 m neogenních (pliocén) jílů leží cca 1 km sv. od profilu. Tyto sedimenty lze tedy srovnat s facií SF3. Naproti tomu j. až jv. od profilu je situován vrt HJP-115 (GDO 434452), ve kterém byly v hloubce 18,5 m pod povrchem navrtány kulmské droby a konglomeráty u obce Vřesovice, kde se rovněž nachází výchoz kulmských hornin. Geofyzikální rozhraní na profilu lze interpretovat jako zlomové rozhraní oddělující zakleslé neogenní jíly od vyzdviženého bloku s kulmskými sedimenty, které interpretujeme jako facii SF1 (?) a kvartérním pokryvem, který interpretujeme jako SF2 (?). Hlavní topografický skok mezi uvedenými bloky probíhá ve směru SV–JZ víceméně paralelně s profilem. Tento svah však bohužel nebyl překřížen seismickým profilem.

Profil Mezice byl vytýčen přes velmi výrazné morfologické rozhraní hněvotínské hrásti a olomouckého příkopu s výškovým skokem 6 m. Na výsledném seismickém profilu jsou však zastiženy víceméně průběžné reflektory facie SF2, které podle okolních vrtů nejlépe odpovídají kvartérním sedimentům (spraše a fluviální sedimenty). V jejich podloží byly vrty OL-3 (~0,7 km j. od počátku profilu) a HV-1027 (~0,5 km v. od konce profilu) zastiženy pliocenní jíly v hloubkách cca 40 až 150 m pod povrchem (Paulík 1959; Kupec et al. 1972). Geofyzikální obraz na profilu Mezice nenaznačuje přítomnost zlomového rozhraní. Morfologický skok lze interpretovat jako produkt boční eroze meandrů řeky Moravy, která protéká ve vzdálenosti cca 3,5 km od profilu, avšak v identické nadmořské výšce 225 m, v jaké končí profil Mezice. V okolí lokality Mezice byly změřeny 2 ERT profily – Náklo a Rozvadovice (Bábek et al. 2018, obr. 5), které zasahují do hloubek cca 20 m pod povrchem. Na profilu Náklo je patrný odporový rozdíl mezi vyvýšenou oblastí hněvotínské hrásti s pokryvem spraší a depresí olomouckého příkopu (fluviální sedimenty), který autoři s otazníkem interpretují jako možný zlom. Seismický profil uvedený v této práci však tuto interpretaci nepotvrzuje.



Závěr

Mělká reflexní seismika s akcelerovaným závažím PEG-40 je perspektivní a finančně nepříliš náročnou metodou pro mapování mělkých zlomů a interpretovatelných seismických facií v cílových hloubkách ~50 až ~350 m. Tři zjištěné seismické facie lze porovnáním s místními vrty interpretovat jako krystalinikum brunovistulika případně zpěvněné sedimentární horniny kulmské facie karbonu moravskoslezské oblasti (SF1), nezpevněné kvartérní klastické sedimenty (SF2) a neogenní jíly (SF3).

V rámci této studie byly seismicky ověřeny dvě morfologicky výrazné zlomové struktury: zlomové rozhraní hněvotínské hrásti a lutínského příkopu u Drahlova a jeden ze zlomů na jz. okraji prostějovského příkopu. Existence zlomových rozhraní dobře zapadá do interpretace lokální geologické blokové stavby indikované vrtnými daty a v případě lokality Drahlov i nezávislých geofyzikálních dat získaných metodu ERT. Naproti tomu, morfologický svah omezující hněvotínskou hrásť oproti olomouckému příkopu u Mezic se v seismickém záznamu neprojevuje zlomovou tektonikou a topografický skok zde můžeme interpretovat jako erozní rozhraní způsobené boční erozí meandrující řeky Moravy.
